Построение тепловой карты

Программа выполняет построение тепловой карты плотности в виде матрицы качеств по выделенным точечным объектам векторной карты.

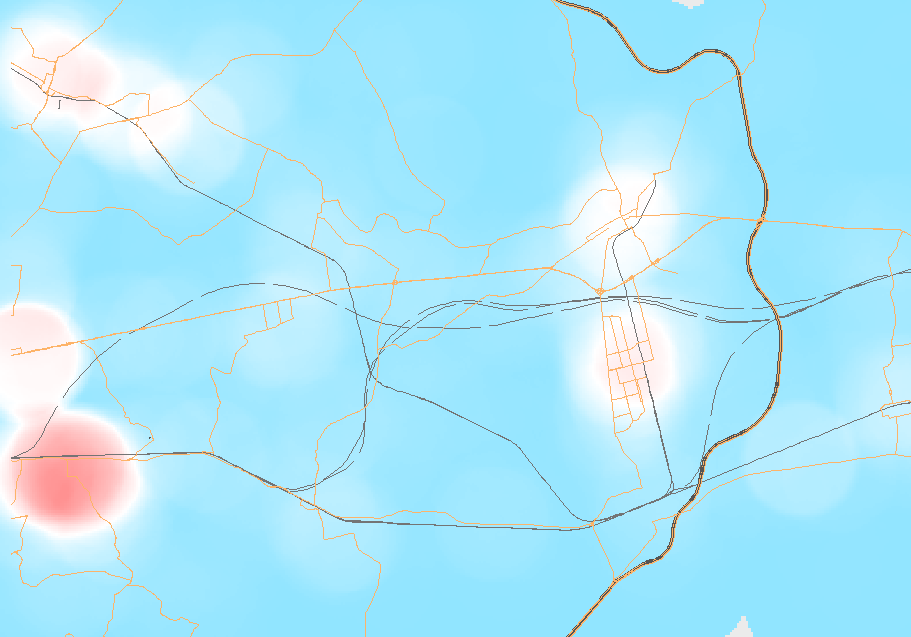

Тепловая карта — способ графического представления дискретных данных, в котором разные значения отображаются различными цветами.

Тепловые карты применяются для визуализации на картах пространственно-распределённых явлений.

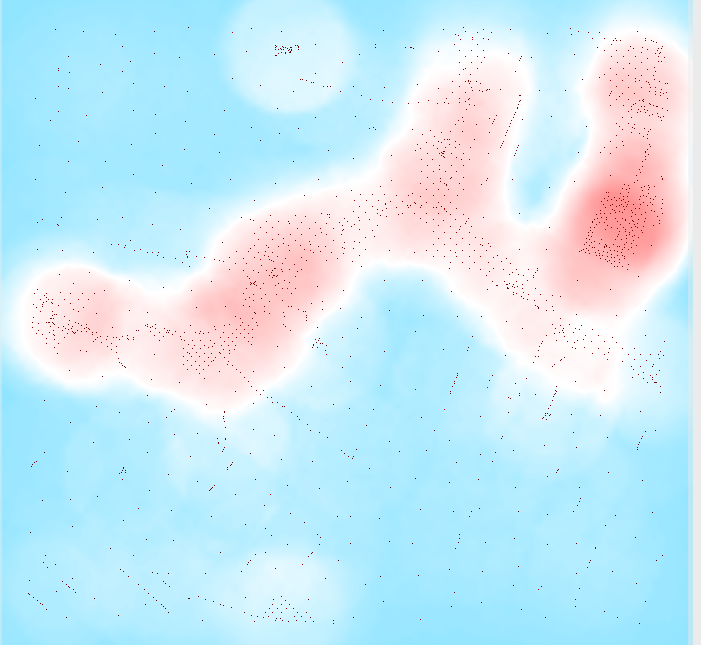

Пространственная тепловая карта отображает распределение значений некоторого пространственного явления или процесса (например, температуры, влажности, плотности расположения объектов, концентрации примесей) с помощью цвета в выбранной палитре. Палитра содержит оттенки цветов от синего (холодного) до красного (тёплого), с переходом через белый (средний) цвет.

Программа выполняет построение тепловой карты с непрерывным распределением визуализируемой величины методом интерполяции Moving Average (метод скользящего среднего) имеющихся дискретных данных в заданной области. Непрерывное распределение визуализируемой величины обеспечивается локальной интерполяцией, использующей исходные данные, расположенные в некоторой локальной окрестности интерполируемой точки, заданной в форме круга. Значения, полученные методом интерполяции, заносятся в матрицу качеств и отображаются цветами заданной палитры.

Область построения тепловой карты определяется габаритами исходных дискретных данных (точечных объектов векторной карты).

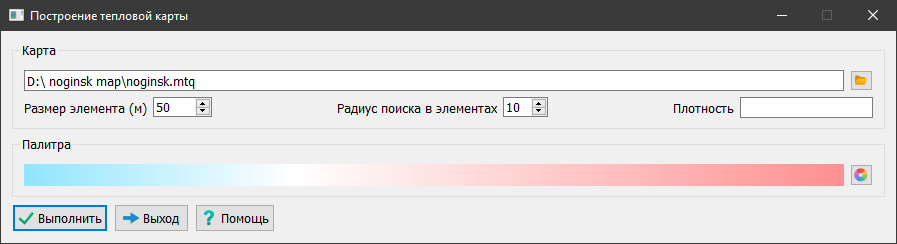

Точность построения тепловой карты задаётся в окне диалога Размер элемента (м).

В окне диалога Радиус поиска в элементах задаётся размер локальной окрестности в форме круга, используемой в процессе интерполяции дискретных данных и определяющей непрерывное распределение значений, заносимых в матрицу качеств.

В конце процесса построения результирующее максимальное значение плотности точечных объектов выводится в окно диалога Плотность.

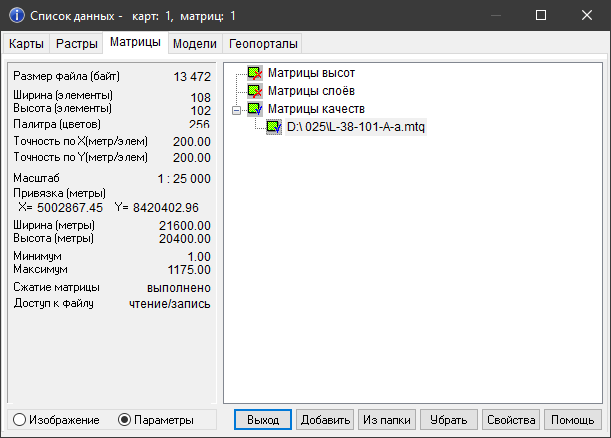

Результирующее максимальное значение плотности заносится также в заголовок построенной матрицы качеств (поле Максимум).

Построенную матричную тепловую карту можно рассматривать как поверхность плотности расположения заданных дискретных данных. Матричные модели поверхностей могут быть использованы для профилирования, определения зон соответствия по условиям и по вычислениям, построения изолиний и в других задачах пространственного анализа.
