Редактирование палитры классификатора

На закладке Палитра представлены палитры классификатора. Классификатор может иметь одну или несколько палитр. Например, морские карты имеют несколько палитр для отображения карт в различное время суток.

Каждая палитра классификатора имеет свое название (до 31 символа).

Выбор палитры производится из списка названий палитр.

Количество цветов общее для всех палитр классификатора (варианты: 16, 32, 64, 256).

Для изменения количества цветов выберите подходящее значение из списка. При уменьшении количества цветов, объекты, использующие удаленные цвета, будут изображаться черным цветом.

Кроме палитр в RGB цветах в классификаторе содержится обязательная палитра в цветах CMYK.

Под таблицей цветов расположены поля для ввода цвета с клавиатуры. Цвет может вводиться в RGB палитру в виде RGB-составляющих, в палитру CMYK в виде CMYK-составляющих. В поле № указывается индекс выбранного в палитре цвета.

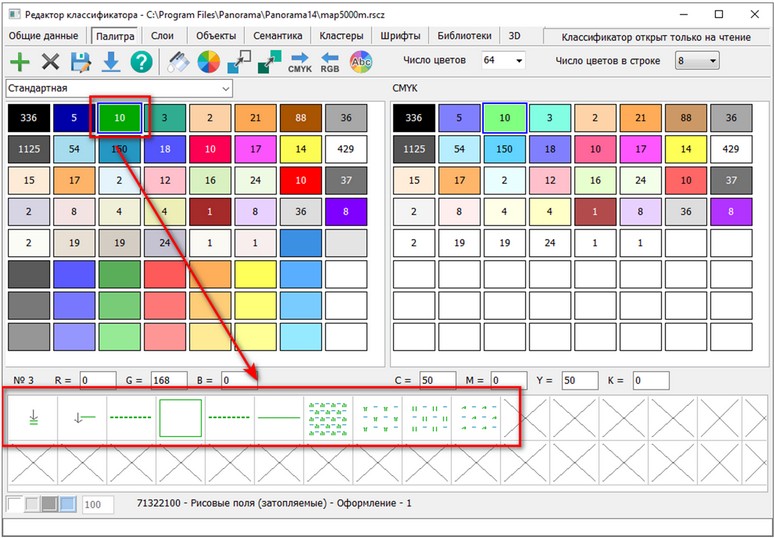

Внутри каждого цвета пишется число объектов классификатора, внешний вид которых сформирован с использованием этого цвета. В нижней части диалога отображаются объекты, которые созданы с указанным цветом.

Двойным нажатием левой кнопки мыши на цветовой прямоугольник в составе палитры, можно заменить исходный цвет на выбранный. Новый цвет выбирается посредством исполнения стандартного диалога Выбор цвета. Выбрать цвет можно и через кнопку Изменить цвет .

Для удаления палитры нажмите кнопку Удалить . Если палитра одна или выбрана «Стандартная», то она не удаляется.

Для создания новой палитры в классификаторе нажмите кнопку Добавить . При этом создается новая палитра, у которой стандартное имя (palette) с номером в списке. Цвета в новой палитре полностью копируются из текущей выбранной. Отредактируйте имя в списке названий палитр и уточните цвет каждого прямоугольника путем вызова стандартного диалога (по двойному нажатию) или через кнопку Изменить цвет .

При необходимости очистки цветов палитры можно использовать режим Очистить белым цветом. При этом все цвета в палитре станут белыми.

Кнопка Сохранить как позволяет выполнить запись текущей выбранной палитры в файл RGB. Для импорта палитры существует кнопка Загрузить .

Кнопка Перенести цвет на неиспользуемое место позволяет выбранный цвет, назначенный нескольким объектам или нет, перенести в палитре на место цвета, который еще не назначен ни одному объекту. Например, мы хотим уменьшить количество цветов палитры до 16, но в палитре есть  зеленый цвет с индексом 17, который назначен 10 объектам. Если просто изменить количество цветов палитры на 16, то зеленый цвет в 10 объектах замениться на черный. Есть свободный коричневый цвет с индексом 8, которому не назначены объекты. Выбираем зеленый цвет с индексом 17, выбираем режим , выбираем свободный коричневый цвет с индексом 8. При этом цвета меняются местами (индексами). Затем можно уменьшить количество цветов в палитре без влияния на отображение объектов.

Кнопка Заменить цвет в объектах позволяет сменить цвет в отображении объектов с одного на другой. При этом для всех объектов классификатора, в которых выбранный цвет используется для отображения в экранном виде или в виде для печати, произойдет замена на новый цвет из палитры. При этом место цветов (индексы) в палитре не изменятся. Цвет, который будет заменен в объектах, станет свободным.

Кнопка Копировать цвет в CMYK палитру позволяет выбранный цвет перенести из палитры RGB в палитру CMYK в соответствующую ячейку.

Кнопка Копировать цвет в RGB палитру позволяет выбранный цвет перенести из палитры CMYK в палитру RGB.

Сохранение сделанных изменений цветов происходит при выборе другой палитры или при переходе на другую закладку Редактора классификатора. При этом выдается запрос на подтверждение сохранения или отказ от него.

Кнопка Палитра классификатора с именованными цветами позволяет создать новую палитру с именованными цветами. Это позволяет хранить дополнительную информацию о цветах.
