Свойства векторной карты

Печать Стартовая страница

Векторную карту можно добавить в документ, удалить ее из состава документа, изменить параметры, а также управлять отображением векторной карты в составе документа.



___vect_map_propert



Режимы работы с векторными картами



Обновить

Обновить данные на карте.

Режим не доступен, если установлено автоматическое обновление.

Включить/Отключить видимость карт

Режим предназначен для включения/отключения видимости одной или группы карт.

Добавить группу

Добавить группу.

Добавить карту

Добавить карту в состав открытого документа (клавиша «Insert»).

Закрыть карту

Убрать карту из состава открытого документа (клавиша «Delete»).

Доступна групповая обработка карт.

Границы видимости

Установить границы видимости карты.

Доступна групповая обработка карт.

Параметры проекции

Просмотр и редактирование паспорта карты.

Параметры карты

Отображение свойств выбранной карты в списке:

- доступность редактирования карты

- доступность вывода карты на печать

- доступность копирования объектов карты

- количество листов

- количество объектов

(!) -несоответствие системы координат карты и основного документа

Название карты

Отображение в списке полного пути к файлу/названия карты.

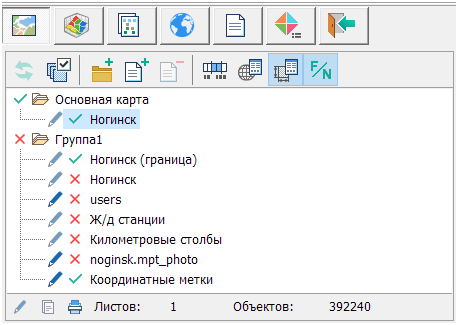

Режимы работы с деревом карт



Включить/Отключить видимость карт или групп

Выполняется с помощью одинарного нажатия ЛКМ (левой кнопки ) в область отображения картинок:

- отключена видимость карт

- включена видимость карт

Включить/Отключить доступность редактирования карт или групп

Выполняется с помощью одинарного нажатия ЛКМ в область отображения картинок:

- отключена редактируемость карт

- включена редактируемость карт

Изменить порядок отображения карт

Выполняется с помощью режима перетаскивания Drag&Drop.

Доступна групповая обработка карт.

Изменить название карты

Выполняется путем длительного нажатия ЛКМ на название карты. Данный режим доступен, если карта доступна на редактирование. Название карты в списке соответствует названию в паспорте карты.



Дополнительные режимы



Отображение

Режим предназначен для выбора вида отображения карты:

- полное

- насыщенное

- полупрозрачное

- среднее

- прозрачное

- отсутствует

Доступна групповая обработка карт.

Подсветка подписей

Режим предназначен для более четкого прорисовывания подписей на темном фоне. У всех подписей автоматически добавляется белый контур при отрисовке.



Яркость/Контрастность

Режим предназначен для настройки палитры карты, её яркости и контрастности.

Над картой

Режим предназначен для изменения очерёдности отображения карт. После применения данного режима текущая карта отображается поверх главной карты документа.

Доступна групповая обработка карт.

Автоматическое обновление

Режим предназначен для автоматической установки отображения карт в документе при изменении их видимости в дереве карт

Выделить все объекты

Режим предназначен для выделения всех объектов на карте.

Доступна групповая обработка карт.

Вставить выделенные объекты

Режим предназначен для копирования объектов из буфера на выбранную карту.

Доступна групповая обработка карт.

Вся карта в окне

Режим предназначен для отображения всей карты в окне основного документа.

Установить параметры документа из карты

Режим предназначендля установки параметров проекции выбранной карты в основной документ.

Перейти к

Режим предназначен для быстрого передвижения по району к первому объекту текущей карты. После применения данного режима объект карты отображается в центре видимой части документа (в центре экрана).

Редактирование

Режим предназначен для установки доступности карты для редактирования.

Печать

Режим предназначен для установки доступности вывода карты на печать.

Выбор объекта

Режим предназначен для установки запрета выбора объектов карты.

Масштабировать по уровням

Режим предназначен для установки флага масштабируемости объектов карты относительно заданного масштаба. Если пункт меню не включен, масштабирование выполняется относительно базового масштаба, выставленного в паспорте карты. Активен только для карт обстановки (созданы с классификатором operator.rsc).

Параметры представления БД

Режим предназначен для просмотра параметров представления пространственной базы данных.

Состав объектов

Режим предназначен для изменения состава отображаемых объектов карты.

Паспорт карты

Режим предназначен для редактирования паспортных данных карты (F8).

Классификатор карты

Режим предназначен для редактирования данных классификатора карты.

Привязка по двум точкам

Режим предназначен для привязки карты в произвольной системе координат к контрольным точкам с известными координатами.

Поменять местами X и Y

Режим предназначен для смены координат X и Y между собой. Пункт меню доступен только для карт без признака в паспорте карты «Территорию карты ограничивать рамкой». Для отмены переворота карты можно выполнить «Шаг назад» или повторный выбор пункта меню.

Сгруппировать выделенные

Режим предназначен для переноса выбранных данных в отдельную группу.

Свернуть всё

Режим предназначен для сворачивания всех узлов в дереве карт

Развернуть всё

Режим предназначен для разворачивания всех узлов в дереве карт

Сохранить как

Режим предназначен для сохранения карты в файл с другим именем.

Удалить файл

Режим предназначен для удаления файлов карты с жесткого диска компьютера.

Копировать имя файла

Режим предназначен для копирования полного пути к файлу/названия карты в буфер.

Доступна групповая обработка карт.
