Настройка схемы контроля качества векторной карты

Схема контроля представляет собой XML-файл (файл с расширением CXML), содержащий список видов контроля и параметров контроля.

Схема контроля  создается в соответствии с составом объектов выбранного классификатора. Так как схема контроля жестко привязана к классификатору, то в название файла схемы контроля обязательно должно быть включено название классификатора. Например: для ЦТК с классификатором 100t05g.RSC подготовлена схема контроля с названием «100t05g.cxml».

Программа настройки схемы контроля может работать в режиме  создания, просмотра и редактирования схемы контроля.

Для настройки или просмотра схемы контроля необходимо:

- выбрать классификатор (RSC-файл) – нажать кнопку «…» и выбрать файл классификатора;

- выбрать файл схемы контроля (CXML-файл) – нажать кнопку «…» и выбрать файл схемы контроля;

- выбрать необходимые виды контроля и установить их параметры;

- при создании или редактировании сохранить сформированную схему контроля.

Если в исходной схеме контроля установлен флажок «Только чтение», то возможен лишь просмотр схемы. Кнопки «Сохранить»,  «Установить» никогда не станут активными. Сохранить внесенные изменения можно только в файл с другим именем.

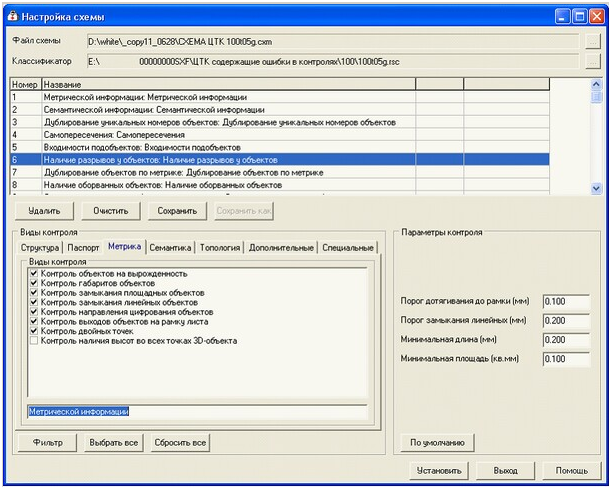

Вид диалога настройки схемы контроля приведен ниже:

Схема контроля содержит список видов контролей следующих групп:

1. Структурный контроль;

2. Контроль паспорта карты;

3. Контроль метрики;

4. Контроль семантики;

5. Топология;

Структурный контроль выполняется всегда и для всех объектов карты вне зависимости от установленного фильтра и никогда не может быть отключен.

Контроли группы «Топология» делятся на две подгруппы:

- виды контроля, которые как и структурный контроль, контроль паспорта карты, контроль метрики, контроль семантики достаточно выполнить однократно для  всех объектов листа;

- виды контроля, которые для одного листа должны быть выполнены многократно с разбиением контролируемых объектов на отдельные самостоятельные группы.

Все виды контролей этой подгруппы добавляются в схему последовательно.

Для каждого вида контроля необходимо:

- настроить состав обрабатываемых пар видов объектов;

- установить параметры;

- ввести условное название пары видов объектов, например:

«Горизонтали – Гидрография (площадные)», «Горизонтали – Обрывы»;

- нажать кнопку «Добавить» в группе повторяемых видов контроля.

Для того, чтобы просмотреть параметры вида контроля из группы повторяемых, необходимо выбрать соответствующую строку в схеме контроля.

Для выполнения редактирования вида контроля из группы повторяемых  необходимо:

- отобразить параметры выбранного контроля;

- ввести изменения;

- нажать кнопку «Обновить» в группе повторяемых видов контроля.

Чтобы удалить вид контроля из схемы необходимо:

- выбрать соответствующую строку в схеме контроля;

- нажать кнопку «Удалить».

При нажатии кнопки «Очистить» из схемы удаляются все виды контроля (за исключением структурного).

Сохранить схему можно нажатием на кнопку «Сохранить». Диалог при этом не закрывается.

При нажатии кнопку «Установить» выполняется сохранение схемы и закрытие диалога.
