Сетка на карте

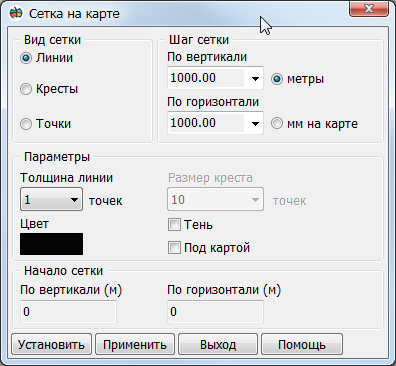

Данный режим предназначен для показа сетки на карте. В диалоге настройки параметров сетки выполняется выбор шага и оформление сетки. Сетка может иметь разный шаг по вертикали и по горизонтали (в метрах на местности или в миллиметрах на карте). Шаг сетки может быть выбран из списка, либо введён вручную. По умолчанию сетка строится от начала прямоугольной системы координат (0, 0). При необходимости начало сетки может быть смещено по вертикали и горизонтали.

Параметры оформления

Сетка может быть представлена в виде линий, крестов или точек.

Линии – сетка рисуется в виде вертикальных и горизонтальных линий выбранного цвета и толщиной.

Кресты – сетка рисуется в виде крестов в местах пересечений вертикальных и горизонтальных линий. Для крестов могут быть выбраны цвет, толщина линии и размер.

Точки – сетка рисуется в виде квадратных точек в местах пересечений вертикальных и горизонтальных линий. Для точек могут быть выбраны цвет, толщина линии (определяет размер точки).

Для снижения яркости сетки необходимо включить опцию «Тень» и нажать кнопку «Применить». Сетка будет рисоваться полупрозрачно. Опция «Под картой» позволяет рисовать сетку под объектами карты.

Использование сетки для привязки объектов

Сетка может использоваться в режимах создания, редактирования и перемещения объектов карты (в Редакторе векторной карты). Привязка точек объектов и самих объектов карты к узлам сетки активируется при выборе вспомогательного режима Захват узла сетки.

Использование сетки для визуальной оценки плотности размещения объектов

Сетка может использоваться для визуальной оценки плотности размещения отметок высот. На топографической карте масштаба 1 : 100 000 число отметок высот не должно превышать 10-12 штук на 1 квадратный дециметр. Для настройки сетки для проверки плотности необходимо выбрать вид сетки «Линии» и установить шаг равным 100 мм на карте (по вертикали и горизонтали). Затем в нескольких квадратах сетки посчитать число отметок высот, расположенных в каждом из проверяемых квадратов.
