Экспорт матрицы высот в файл TIFF и KMZ |
|
|
В формируемый файл GeoTIFF заносятся параметры проекции и системы координат исходной матрицы высот. В выходной файл записываются также параметры вертикальной системы координат, созданной в соответствии с системой высот исходной матрицы. В файле GeoTIFF для вертикальной системы координат хранятся название вертикальной системы координат, единицы измерения высот, содержащихся в файле, и другие параметры. В настоящее время в файл GeoTIFF заносятся данные для таких систем высот, как: • «Baltic 1977 height (EPSG:5705)»; • «WGS 84 (geographic 3D) (EPSG :4327)»; • «MSL height (EPSG:5714)».
Исходные матрицы в файлах формата MTW могут содержать высоты в следующих единицах: метры, дециметры, сантиметры, миллиметры. Элемент матрицы может быть записан в форматах: целое число размером 8 (BYTE), 16 (INT16), 32 (INT32) бита, вещественное число 64 бита (FLOAT64). При построении матрицы высот по данным векторной карты в ГИС Панорама значения высот записываются в формате целого числа размером 32 бита с точностью по высоте 1 миллиметр. Матрицы, загруженные из других форматов, могут иметь формат от 8 до 64 бит с точностью от 1 миллиметра до 1 метра. Прикладная задача Объединение матриц высот позволяет уменьшить точность значений высоты до дециметров, сантиметров или метров. Понижение точности позволяет сократить объем матрицы в сжатом виде. Диалог показывает формат высоты и единицы измерения в исходной матрице высот. Опираясь на эти данные, при сохранении матрицы в файл TIFF, пользователь может выбрать формат высоты в новом файле: BYTE, INT16, INT32, FLOAT32, FLOAT64. Если исходные единицы высоты «дециметры», «сантиметры», «миллиметры», то для сохранения высот в TIFF без потерь рекомендуется выбирать формат 32 бита в вещественных числах (FLOAT32). При выборе форматов INT16 и INT32 значения высот округляются до целых метров (в большую сторону). Если исходные единицы высоты «метры», то рекомендуется выполнять сохранение в формате 16 бит. При выборе опции «Выполнить компрессию» размер файла TIFF будет минимальным. Выбор формата BYTE доступен только, если исходная матрица имеет формат BYTE. Выбор формата FLOAT64 доступен только, если исходная матрица имеет формат FLOAT64. Элемент управления «Вырезать изображение по рамке» доступен при экспорте матриц высот, ограниченных рамкой. Элемент управления «Вырезать изображение по рамке» предназначен для заполнения области, не входящей в рамку матрицы, значением «отсутствие данных». Значение «отсутствие данных» заносится в тег GDAL_NODATA файла TIFF (код тега 42113). Элемент управления «Заполнение журнала» предназначен для включения режима ведения журнала транзакций, в который заносятся нештатные ситуации, возникающие при импорте матрицы высот в файл TIFF.
Сохраняемый файл KMZ представляет собой архив файла КМL с набором одноканальных файлов GeoTIFF с данными о высотах рельефа. В файле КМL содержится описание данных - имена файлов с координатами привязки матриц высот, а также приоритет их отрисовки.

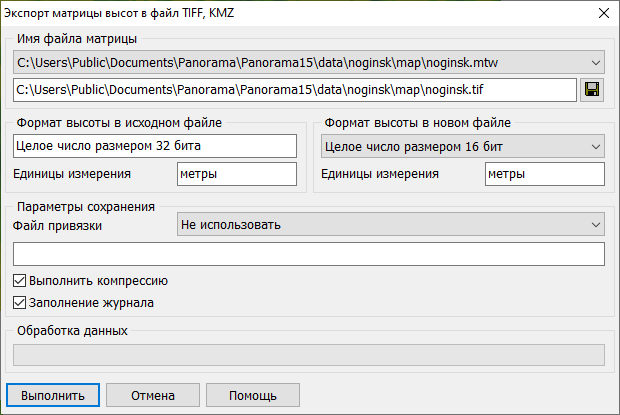

Запуск режима выполняется на закладке «Матрицы» диалога «Список данных» по пункту контекстного меню «Сохранить как... - TIFF, KMZ» .
|
Режим предназначен для сохранения значений высот в файл TIFF и KMZ. Создаются одноканальные несжатые файлы с данными о высоте формата TIFF с информацией о геопространственной привязке. Структура создаваемого файла соответствует структуре файлов GeoTIFF, используемых для хранения данных о рельефе SRTM (радарная топографическая съемка).
