Отключение цвета фона для мозаики растров

Печать Стартовая страница

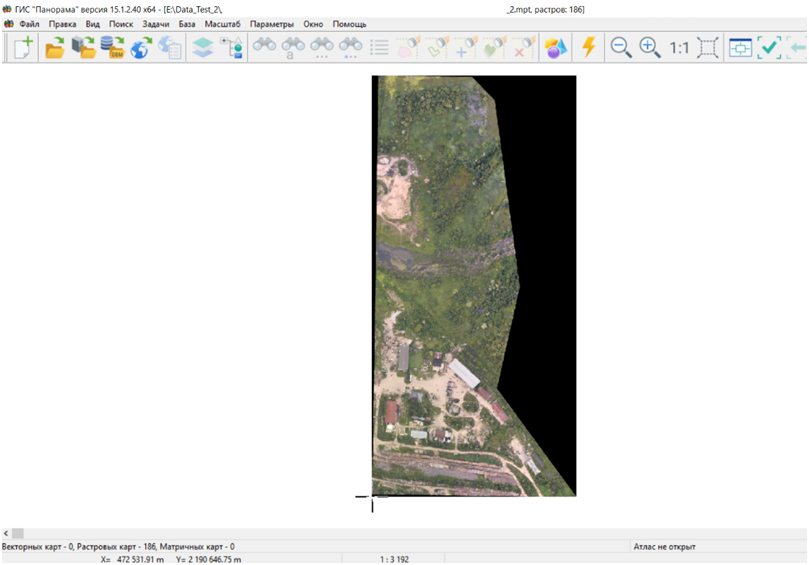

В исходных растрах TIFFнаблюдается по краям изображения черный фон, дополняющий обрезанное изображение растра до прямоугольника. Этот эффект в картографическом сообществе называют «уши» растра.



RASTR_DISABLE1

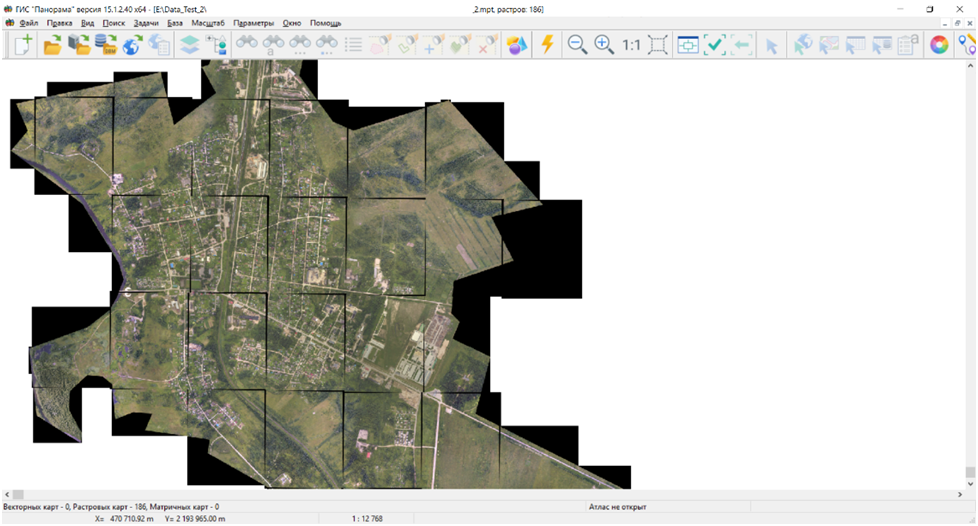

Если такие растры открыть в документ для формирования мозаики растров, то на их границах будут отчетливо видны их уши – остатки черного фона:



RASTR_DISABLE2



Для устранения черного фона на границах растров при отображении мозаики растров возможно применение одного из двух механизмов:

1.        Рамка растра.

2.        Отключение цвета фона.

В первом случае необходимо последовательно для каждого растра установить рамку, которая будет ограничивать отображаемую область растра. В тестовом примере используется 186 растров. Таким образом, рамку придется установить 186 раз – по количеству растров в документе.

Во втором случае выполняем отключение отображения указанного цвета сразу для всех растров. Для 24-х битных растров возможно отключить отображение только одного цвета. Поэтому возникают следующие требования к исходному материалу:

•        Глубина цвета исходного растра должна быть 24 бит на пиксель.

•        Фон растра должен состоять из одного цвета.

•        К растру не должно быть применено сжатие JPEG, которое смешивает соседние цвета.

•        Импортировать растры в ГИС также необходимо без сжатия.



Порядок отключения цвета фона для мозаики растров
