Построение профиля с учетом относительной высоты объекта |

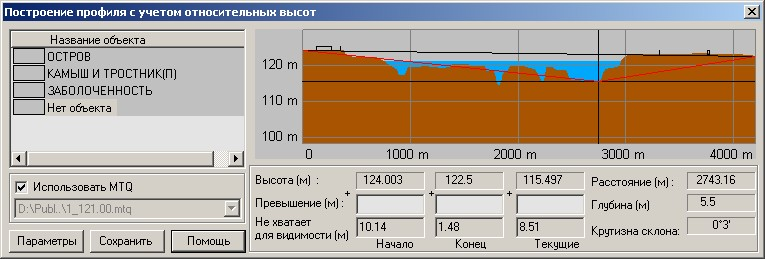

С помощью данного режима осуществляется построение профиля поверхности по заданной линии с использованием матрицы высот. Трасса задается двумя опорными точками - нажатием левой кнопки мыши. Результат отображается в окне в виде графика. Площадные объекты без относительных высот на графике обозначены полигонами, цвет которых соответствует цвету объекта на карте. Высота полигона для объекта, имеющего относительную высоту, рассчитывается с учетом относительной высоты объекта. Перечень объектов отображенных на графике занесен в таблицу. Построение профиля производится с учетом кривизны Земли, если установлена в параметрах соответствующая опция. Абсолютная высота рассчитывается по матрице с наименьшим размером элемента (более точной).
При включенной опции Использовать MTQ на графике отображается профиль матрицы качеств, выбранной из списка матриц. В окне Глубина указывается значение матрицы качеств. При перемещении по трассе с помощью мыши в окнах Высота и Расстояние отображаются значения высот в начальной, конечной и текущей точках трассы а также расстояние от начала трассы до текущей точки в метрах. В окне Уровень - расстояние от поверхности Земли в текущей точке профиля до линии соединяющей начальную и конечную точки. В таблице подсвечивается объект, которому принадлежит текущая точка. В данном режиме существует возможность поднять/опустить начальную, конечную, текущую точки на определенную высоту. Для этого необходимую величину нужно ввести в соответствующее поле Превышение. В окнах Не хватает для видимости указаны значения, которые нужно добавить к начальной, текущей или конечной точке, чтобы обеспечивалась прямая видимость. При нажатии кнопки Параметры можно выбирать для отображения цвета профиля, линии соединения начальной-текущей-конечной точек, гасить изображение вспомогательных линий, управлять видимостью площадных объектов. Построение профиля с новыми параметрами производится при нажатии кнопки Установить. Задача осуществляет сохранение изображения профиля в файлах формата WMF, EMF, что позволяет в дальнейшем вывести изображение на печать, использовать в документах WORD и т.д. Для этого необходимо нажать кнопку Сохранить как, выбрать имя файла и соответствующее расширение. Для сохранения профиля в текстовый файл пользователь должен указать дискретность продвижения по объекту (шаг интерполяции). При включенном режиме Печать длины и номера в файл записываются номер текущей точки, координаты X,Y, H и расстояние от начала профиля до текущей точки, при выключенном режиме – только координаты. Если включена опция Использовать MTQ в текстовый файл пишется значение матрицы качеств в текущей точке.
|
