Метрика

Печать Предыдущая страница Стартовая страница Следующая страница

objmetric_png

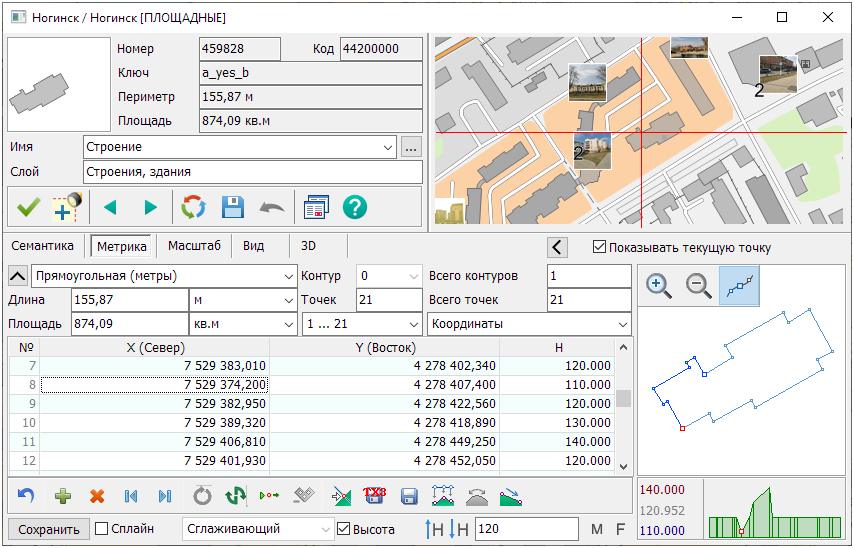

Отображение метрики объекта (подобъекта) включает ряд статистических характеристик, а также координаты и высоты его точек и схематическое отображение контура.

Отображаются следующие характеристики объекта (подобъекта):

- количество подобъектов в объекте;

- номер отображаемого подобъекта (объект имеет номер 0);

- количество точек в объекте (подобъекте);

- расстояние между текущей и следующей точкой объекта (подобъекта);

- дирекционный угол, азимут, левый поворотный угол, правый поворотный угол от текущей к следующей точке объекта (подобъекта) и румб.



Координаты точек метрики можно отображать и редактировать в различных единицах:

- в метрах в прямоугольной системе координат;

- в пикселях в прямоугольной системе координат;

- в радианах в геодезической системе координат;

- в градусах с точностью до 1Е-6 - 1Е-7 в геодезической системе координат;

- в градусах, минутах, секундах в геодезической системе координат.



При изменении координат объекта путем изменения расстояния и угла, корректируются координаты точки, следующей за текущей. Координаты первой точки метрики этим способом скорректировать невозможно.



Если метрика объекта двумерная, то можно добавить к координатам высоту. Для этого требуется:

- развернуть окно справочной информации об объекте и включить режим Высота или выбрать соответствующий пункт всплывающего меню Установить высоту;

- ввести значение высоты в поле и нажать клавишу Ввод. Данное значение будет установлено всем точкам объекта и его подобъектов. Если значение высоты не установлено, то записывается псевдокод высоты. С помощью кнопок можно уменьшать и увеличивать соответственно значение высоты на величину, указанную в поле ввода.



Для того, чтобы добавить характеристику метрики, необходимо выбрать режимы или .В таблице добавится соответствующая колонка. Характеристика имеет целочисленное, а - вещественное представление значения.



Далее путем редактирования можно установить в конкретных точках объекта различные высоты.

Для редактирования высот в метрике объекта необходимо предварительно развернуть окно справочной информации об объекте. Это можно сделать, нажав правую кнопку мышки над диалогом и выбрать во всплывающем меню пункт Полноэкранная информация об объекте, а также путем двойного нажатия левой кнопки мышки над заголовком диалога.

Удаление выбранных координат объекта списком. При выделении координат в таблице на схеме синхронно подсвечивается выбранный участок.



Режимы работы с метрикой объекта



Отменить последнюю операцию

Отмена последней операции

Дублировать текущую точку

Дублирование выбранной точки

Удалить текущую точку

Удаление одной или нескольких выбранных точек

На первую точку

Переход к первой точке объекта

На последнюю точку

Переход к последней точке объекта

Замкнуть

Замыкание контура объекта. Если первая и последняя точки контура расположены на расстоянии более 1 дм между собой, то для замыкания контура объекта добавляется еще одна точка, в противном случае в координаты последней точки записываются координаты первой точки.

Изменить направление

Изменение направления цифрования метрики объекта, включая подобъекты

Сделать текущую точку первой

Установка выбранной точки метрики замкнутого объекта (подобъекта) первой

Удалить подобъект

Удаление текущего подобъекта

Показать текущую точку на карте

Переход к текущей точке на карте

Сохранить координаты и метаданные

Сохранение координат и метаданных в файлы форматов:TXT, MET, XYH, XLS

Сохранить объект

Сохранение объекта в файлы форматов: SHP/DBF, OGC GML, GeoJSON

Взять высоту из матрицы

Установка высоты из матрицы

Интерполяция высот по сплайну

Интерполяция высот по сплайну

Интерполяция высот от начала к концу

Интерполяция высот от начала к концу



Дополнительные режимы всплывающего меню



Отображение слоя/объектов заданного типа

Включение/Отключение видимости объектов данного слоя или заданного типа на карте

Признак мультиобъекта

Установка/Снятие признакамультиобъекта у объекта

Точность отображения координат

Установка точности отображения координат:

- Пониженная (дециметры);

- Пониженная (сантиметры);

- Повышенная (миллиметры);

- Максимальная (микроны)

Назначить выбранный контур главным

Назначение выбранного контура главным

Удалить все подобъекты

Удаление всех подобъектов

Высота относительно поверхности

Установка относительной высоты в координату H

Назначить высоту всем точкам

Назначение высоты всем точкам объекта

Обновить объект

Обновление объекта из файлов форматов: SHP/DBF, OGC GML, GeoJSON

Обновить метрику объекта

Обновление метрики объекта из файлов форматов: SHP/DBF, OGC GML, GeoJSON

Сохранить объект в проекции EPSG:3857

Сохранение метрики объекта в файлы форматов: SHP/DBF, OGC GML, GeoJSON в проекции EPSG:3857

Копировать точку метрики

Копирование точки метрики

Вставить точку метрики

Вставка точки метрики

Копировать координату точки метрики

Копирование одной или нескольких координат точки метрики в буфер обмена (Ctrl+C). Быстрое копирование всех координат в буфер обмена- Ctrl+A. Используется в режиме создания объекта по введённым с клавиатуры координатам

Вставить координату точки метрики

Вставка одной или нескольких координат точки метрики объекта из буфера обмена (Ctrl+V)

Сшить линейный объект с подобъектом

Сшивка линейного объекта с подобъектом



Общее описание метрики содержится в разделе Метрика объекта.
