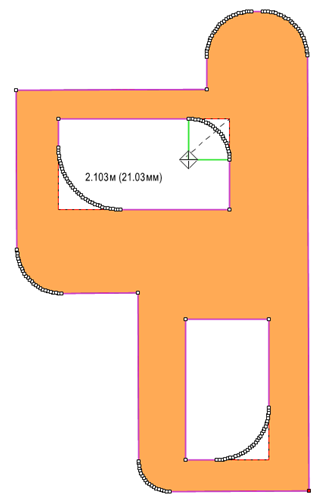

med_bendРежим используется для скругления углов линейных и площадных объектов путем замены угловой точки на дугу заданного радиуса. После выбора объекта выполняется перемещение мышки вдоль контура объекта с указанием на карте ближайшей точки на контуре. Когда курсор будет указывать на требуемую точку необходимо нажать левую кнопку мышки и движением к точке контура или обратно выбрать требуемый радиус скругления. После отпускания левой кнопки мышки будет выполнена замена угловой точки на дугу. При необходимости действие можно продолжить с другой точкой контура. После завершения скруглений углов можно сохранить обновленный объект или отменить все изменения.





Чтобы отменить отдельно скругленный угол, начиная с последнего изменения, нужно нажать клавишу Back на клавиатуре.



Corner rounding_2
