Подписи (тип объекта)

Тип объекта «Подписи» предназначен для описания текстовых объектов. Текст может содержать одну или более строк. Максимальная длина текстовой записи не ограничена. Положение простых подписей определяется одной или двумя точками. Более сложные объекты содержат дополнительные контуры.

Подпись, содержащая одну точку метрики, всегда располагается горизонтально. Примерами таких объектов являются подписи отметок высот и населенных пунктов.

Примеры горизонтальных подписей:

Подпись, содержащая две точки метрики, располагается вдоль вектора (от первой точки ко второй). Примерами таких объектов являются подписи улиц, дорог и высот изолиний.

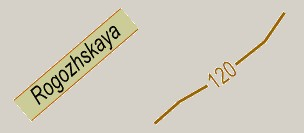

Примеры наклонных подписей:

Многострочные подписи используются при оформлении улиц с длинными названиями.

Пример многострочной подписи:

Подписи, содержащие несколько контуров, содержат несколько текстовых записей. Каждый контур содержит две точки и текст, который располагается вдоль вектора, образуемого точками контура. Примерами таких объектов являются криволинейные подписи рек, повторяющих изгибы рек. Каждый контур такого объекта содержит один символ названия реки.

Пример криволинейной подписи:

Нанесение связанных с объектами карты подписей

Для нанесения связанных с объектами карты подписей, которые при увеличении изображения карты будут притягиваться к объекту, необходимо после ввода текста подписи поставить курсор на условную точку привязки подписи и нажать CTRL + пробел, затем навести курсор на первую точку расположения подписи и нажать левую кнопку мышки. Если подпись не горизонтальная, то затем нужно ввести вторую точку для указания направления расположения подписи. При увеличении изображения карты точка размещения подписи будет притягиваться к точке привязки - расстояние между ними будет примерно в 1,5 - 2 раза меньше, чем при масштабировании подписи без привязки.
