22108 Данный режим используется для построения регулярной сетки векторных характеристик, представленной векторными или точечными объектами заданного вида.

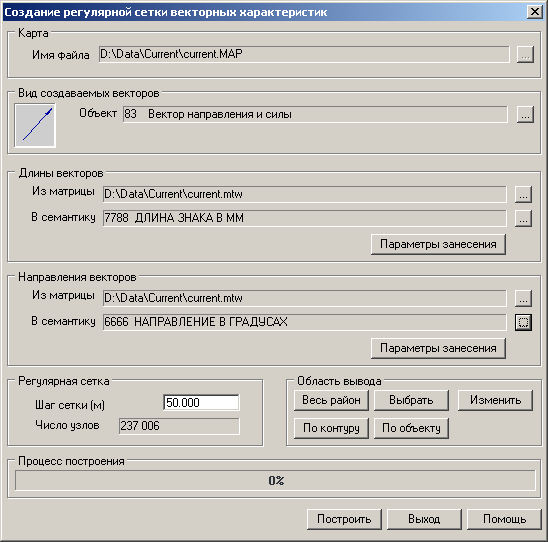

Построения регулярной сетки векторных характеристик:



dialog_regular_grid



Построение выполняется с использованием матричных данных – матрицы высот (MTW) или матрицы качеств (MTQ). Вид создаваемых объектов задаётся при нажатии на кнопку «…» или на окно отображения объекта в группе «Вид создаваемых векторов».

Исходная матрица длин (модулей) векторов и соответствующая длине числовая семантика задаётся в группе «Длины векторов». Исходная матрица направлений векторов и соответствующая числовая семантика задаются в группе «Направления векторов». Для построения регулярной сетки векторных характеристик достаточно задать одну исходную матрицу и соответствующую ей семантику.

Регулярная сетка векторных характеристик может быть построена на район или на заданный в районе участок местности. Для построения регулярной сетки на район следует включить режим «Весь район» в группе «Область вывода». Для построения на заданный прямоугольный участок местности нужно нажать кнопку «Выбрать» в группе «Область вывода» и выбрать участок местности на карте двумя нажатиями левой кнопки мыши. Для изменения границ области вывода – нажать кнопку «Изменить» и мышью выполнить изменение. Для построения регулярной сетки на участок местности, ограниченный замкнутым контуром, нужно нажать кнопку «По контуру» в группе «Область вывода» и задать контур нажатиями левой кнопки мыши. Окончание режима задания контура и режима изменения – двойное нажатие левой кнопки мыши. Для построения регулярной сетки на участок местности, ограниченный замкнутым объектом, нужно нажать кнопку «По объекту» в группе «Область вывода» и выбрать объект двойным нажатием левой кнопки мыши.

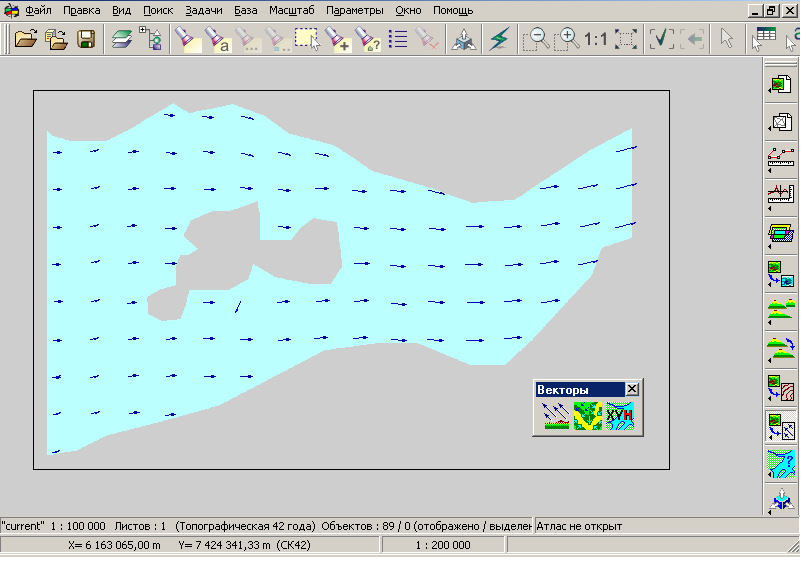

Регулярная сетка векторных характеристик:



regular_grid



Количество создаваемых векторных или точечных объектов (число узлов регулярной сетки) определяется заданной областью вывода и размером шага регулярной сетки, заданным в окне «Шаг сетки (м)».

Значения заданных семантических характеристик создаваемых объектов выбираются из соответствующих матриц по координатам узлов регулярной сетки. Значения семантических характеристик при занесении в создаваемый объект могут быть преобразованы по формуле пересчёта. Вид преобразования (формула пересчёта) и используемые коэффициенты задаются при нажатии кнопки «Параметры занесения» в соответствующей группе.
