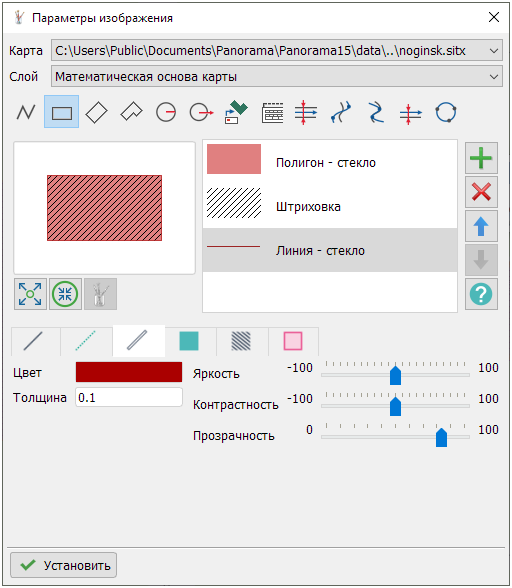

Режим Параметры изображения предназначен для настройки площадного или линейного вида графического объекта.



clip0657



В режиме нанесения (создания) графического объекта необходимо выбрать карту, на которой будет создаваться объект, принадлежность к слою и способ создания объекта.



Способы создания объекта



clip0150



Режимы работы с графическим объектом



Масштабировать

Режим предназначен для масштабирования графического объекта.

Не сжимать

Режим предназначен для сохранения размеров объекта при масштабировании карты.

Перевести в графический объект

Режим предназначен для удаления классификационного кода и назначению объекту графического вида.



Режимы работы с деревом элементов графического объекта



clip0151



Добавить

Режим предназначен для добавления графического элемента.

Удалить

Режим предназначен для удаления графического элемента.

Выше

Режим предназначен для изменения порядка отображения графического элемента. Перемещения описания элемента на позицию выше.

Ниже

Режим предназначен для изменения порядка отображения графического элемента. Перемещения описания элемента на позицию ниже.

Помощь

Вызов справки



Режимы работы с набором элементов графического объекта



clip0152



Изменение вида элемента графического объекта выполняется при переключении вкладок с набором доступных элементов.



Параметры элемента «Линия»

- Цвет;

- Толщина.



В правой части представлен набор шаблонов с разными толщинами линий. Для применения шаблона необходимо выбрать его в списке.



clip0153

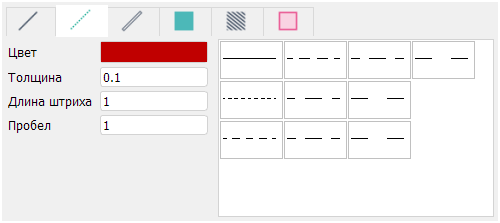

Параметры элемента «Пунктир»



- Цвет;

- Толщина;

- Длина штриха;

- Длина пробела.



В правой части представлен набор шаблонов с разными параметрами длин штриха и пробела. Для применения шаблона необходимо выбрать его в списке.



clip0154

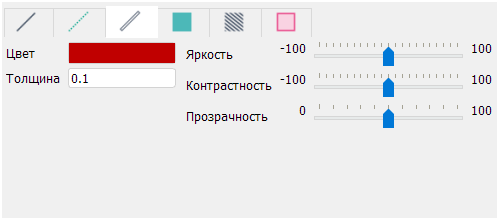

Параметры элемента «Линия - стекло»



- Цвет;

- Толщина;

- Яркость;

- Контрастность;

- Прозрачность.

clip0643



Параметры элемента «Полигон»



- Цвет.

clip0155

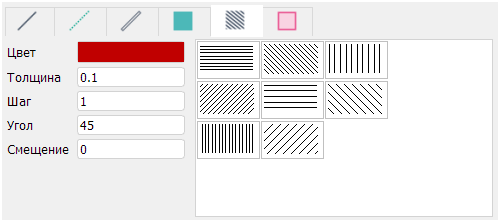

Параметры элемента «Штриховка»



- Цвет;

- Толщина;

- Шаг;

- Угол;

- Смещение.



В правой части представлен набор шаблонов с разными параметрами шага и угла штриховки. Для применения шаблона необходимо выбрать его в списке.



clip0156

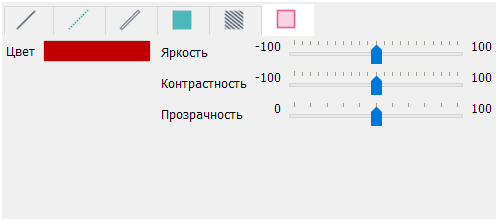

Параметры элемента «Полигон - стекло»



- Цвет;

- Яркость;

- Контрастность;

- Прозрачность.





clip0158
