Экспорт группы матриц высот в файлы формата TIFF и KMZ

 Печать Стартовая страница

ic_8123 Режим предназначен для экспорта группы матриц высот в файлы формата TIFF и KMZ.

В ходе выполнения экспорта значений высот из матриц высот сохраняются в файлы TIFF и KMZ.

Создаются одноканальные файлы с данными о высоте формата TIFF с информацией о геопространственной привязке.

В формируемый файл GeoTIFF заносятся параметры проекции и системы координат исходной матрицы высот. В выходной файл записываются также параметры вертикальной системы координат, созданной в соответствии с системой высот исходной матрицы. В файле GeoTIFF для вертикальной системы координат хранятся название вертикальной системы координат, единицы измерения высот, содержащихся в файле, и другие параметры.

В настоящее время в файл GeoTIFF заносятся данные для таких систем высот, как:

     •  «Baltic 1977 height (EPSG:5705)»;

     •  «WGS 84 (geographic 3D) (EPSG :4327)»;

     •  «MSL height (EPSG:5714)».

Сохраняемый файл KMZ представляет собой архив файла КМL с набором одноканальных файлов GeoTIFF с данными о высотах рельефа. В файле КМL содержится описание данных - имена файлов с координатами привязки матриц высот, а также приоритет их отрисовки.

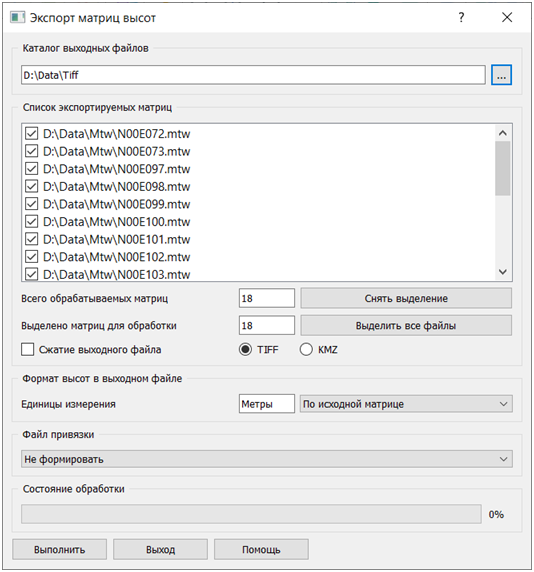

exportmtwgroup



Исходные матрицы в файлах формата MTW могут содержать высоты в следующих единицах: метры, дециметры, сантиметры, миллиметры. Элемент матрицы может быть записан в форматах: целое число размером 8 (BYTE), 16 (INT16), 32 (INT32) бита, вещественное число 64 бита (FLOAT64). При построении матрицы высот по данным векторной карты в ГИС Панорама значения высот записываются в формате целого числа размером 32 бита с точностью по высоте 1 миллиметр. Матрицы, загруженные из других форматов, могут иметь формат от 8 до 64 бит с точностью от 1 миллиметра до 1 метра. Прикладная задача Объединение матриц высот позволяет уменьшить точность значений высоты до дециметров, сантиметров или метров. Понижение точности позволяет сократить объем матрицы в сжатом виде.

Опираясь на эти данные, при сохранении матрицы в файл TIFF, пользователь может выбрать формат высоты в новом файле: BYTE, INT16, INT32, FLOAT32, FLOAT64.

Если исходные единицы высоты «дециметры», «сантиметры», «миллиметры», то для сохранения высот в TIFF без потерь рекомендуется выбирать формат 32 бита в вещественных числах (FLOAT32). При выборе форматов INT16 и INT32 значения высот округляются до целых метров (в большую сторону). Если исходные единицы высоты «метры», то рекомендуется выполнять сохранение в формате 16 бит.

По умолчанию («По исходной матрице») формат высоты в новом файле подбирается программой с тем условием, чтобы избежать понижения точности высот.

При выборе опции «Сжатие выходного файла» размер файла TIFF будет минимальным.



Запуск диалога осуществляется на закладке «Матрицы» диалога «Список данных» по пункту контекстного меню «Сохранить как...» для ветки «Матрицы».
