Построение зоны осушения

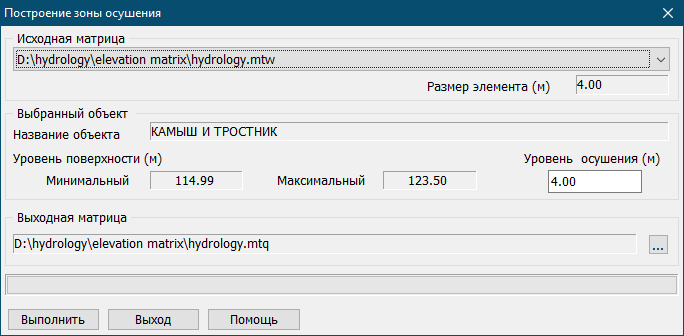

Вид диалога

Данный режим позволяет определить зоны осушения на карте, используя информацию из матрицы высот. Построение зоны осушения области заданного бассейна может быть выполнено при наличии матрицы рельефа дна бассейна. Построение выполняется в пределах выбранного пользователем площадного объекта гидрографии (озеро, водохранилище и тому подобное).

Файл матрицы высот для построения зоны осушения выбирается из списка «Исходная матрица». Результатом построения является матрица качеств, в которую заносятся «глубины» осушенной области.

Для построения зоны осушения необходимо выбрать на карте площадной объект, в пределах которого будет построена матрица качеств.

Значения высот минимального и максимального уровня поверхности определяются при помощи запросов из матрицы высот в точках метрики выбранного объекта.

Для построения зоны в поле «Уровень осушения» пользователь задаёт величину понижения уровня воды относительно уровня поверхности выбранного площадного объекта гидрографии. Значение уровня осушения задаётся в виде положительного числа, по умолчанию оно равно половине разности максимального и минимального уровня.

В процессе построения используются:

- верхний уровень водной поверхности;

- нижний уровень водной поверхности (разность верхнего уровня и величины понижения).

В результате построения создаётся матрица качеств, размер элемента которой равен размеру элемента матрицы рельефа дна.

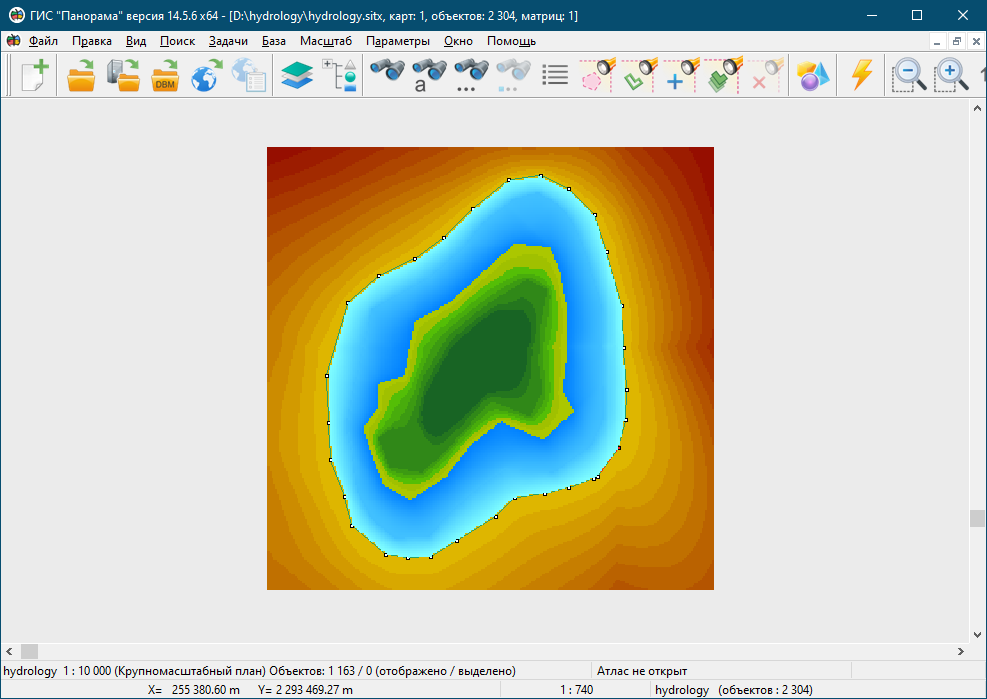

Матрица вид сверху

В область матрицы качеств, где рельеф дна расположен ниже нижнего уровня водной поверхности значения качества не заносятся.

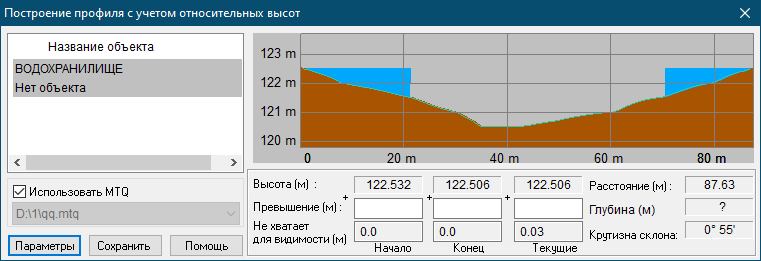

Матрица профиль

В область матрицы качеств, где рельеф дна расположен выше нижнего уровня водной поверхности заносятся разности верхнего уровня водной поверхности и высоты рельефа дна. Таким образом в матрицу заносятся «глубины» осушенной области.
