Просмотр результатов контроля

Данный режим предназначен для анализа результатов выполнения программ контроля и редактирования цифровой векторной карты.

Диалог просмотра результатов содержит окно сообщений, а также элементы управления отображением сообщений и связанных с ними объектов карты.

Заголовок диалога содержит название карты, общее количество сообщений, количество показанных сообщений, имя файла журнала карты с расширением erx.

При работе с протоколами сообщений, сформированными для нескольких карт задачей «Контроль согласования объектов смежных листов» имеется возможность выбора карты из списка Карта. Список содержит только те карты, для которых сформирован журнал сообщений.

Строка сообщения содержит:

- порядковый номер сообщения;

- метки «+», «*» (могут отсутствовать);

- номер объекта (может отсутствовать);

- текст сообщения об ошибке или редактировании объекта.

Типы меток:

«+» - метка заголовка этапа контроля или метка повторных однотипных сообщений или метка пользователя;

«*» - признак программного редактирования объекта.

Метка заголовка этапа контроля заносится программой контроля и указывает начало сообщений данного этапа.

Метка повторных однотипных сообщений заносится программой контроля при обнаружении в протоколе нескольких однотипных сообщений, содержащих ссылки на одинаковые номера объектов, и указывающих на точку с одинаковыми координатами.

Метка пользователя заносится пользователем в процессе просмотра протокола с целью указания обработанных сообщений.

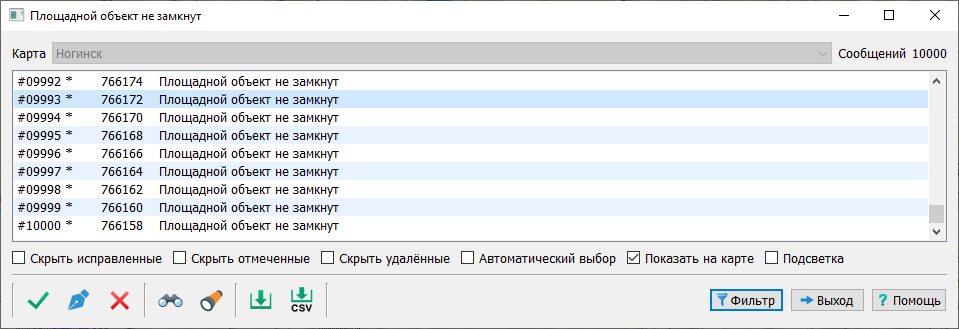

Пример протокола результатов контроля:

Перемещение по списку сообщений выполняется с помощью кнопок Вперёд (>), Назад (<) и клавишами Home, End, Page Up, Page Down, стрелка. При перемещении по списку сообщений в заголовок диалога выводится информация о текущем объекте: номер, название, имя слоя, классификационный код.

Двойное нажатие в строке сообщения с номером объекта вызывает переход к текущему объекту в окне карты. По кнопке Выбрать вызывается диалог выбора объекта.

По кнопке Выделить текущий объект выделяется на карте. Для выделения группы объектов необходимо клавишами Shift или Ctrl выделить в списке несколько строк, а затем нажать кнопку Выделить.

Отключение режима Скрыть удаленные объекты позволяет отображать удаленные объекты при двойном нажатии в строке сообщения.

В процессе анализа результатов контроля пользователь имеет возможность отмечать обработанные сообщения списка с помощью кнопки «+» и далее отключить отображение этих сообщений режимом Скрыть отмеченные.

Режим Скрыть исправленные позволяет отключить отображение сообщений, имеющих метку «*» (выдаваемых программами контроля при редактировании объектов).

Режим Отметить повторные позволяет отметить сообщения с совпадающими номерами объектов для дальнейшего использования режима Скрыть отмеченные.

Режим Автоматический выбор предназначен для повышения удобства редактирования метрики объектов в процессе просмотра результатов контроля. При просмотре результатов контроля на карте автоматически выбирается текущий объект списка сообщений. Это исключает дополнительные действия оператора для перехода к редактированию точек метрики объекта.

Режим Показать на карте позволяет управлять переходом к объекту карты, указанному в текущем сообщении. При отключении данного режима переход к объекту не выполняется.

Режим Подсветка предназначен для индикации на карте объектов, указанных в текущем сообщении. Первый объект, указанный в сообщении, отмечается красным цветом. Второй объект, указанный в сообщении, отмечается оранжевым цветом. Соединительная линия между первым и вторым объектами отображается сиреневым цветом. Режим предназначен для повышения наглядности сообщений в процессе просмотра результатов контроля.

Кнопка Очистить предназначена для удаления всех сообщений списка.

Состав списка отображаемых сообщений настраивается при нажатии кнопки Фильтр. В диалоге настройки можно задавать типы ошибок, слои и номенклатурные листы карты, характер локализации.
