Экспорт в формат ARINC

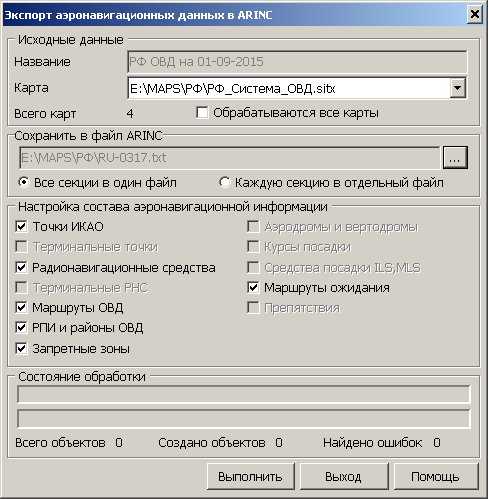

Данная задача предназначена для формирования аэронавигационных данных в формате ARINC-424 из аэронавигационных карт. Задача запускается из меню Файл → Экспорт.

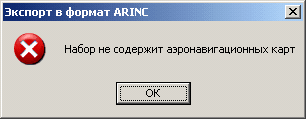

В поле Исходные данные выбирается обрабатываемая карта. Выпадающий список содержит открытые карты, которые созданы на базе аэронавигационного классификатора dfc.rsc. Если аэронавигационные карты отсутствуют выдаётся сообщение о невозможности работы конвертора.

В случае, если аэронавигационных карт несколько, будет доступна галочка Обрабатываются все карты. В выпадающем списке выберите исходную карту. После выбора карты выполняется анализ наличия различных категорий объектов аэронавигационной информации. В зависимости от результата анализа будут доступны галочки в поле Настройка состава аэронавигационной информации.

Название поля	Объект на карте
Точки ИКАО Терминальные точки	Основная точка (2001100) - серия Основное радионавигационное средство (2000100) - серия
Радионавигационные средства Терминальные РНС Средства посадки ILS, MLS	Основное радионавигационное средство (2000100) - серия
Маршруты ОВД	Участок маршрута ОВД (3000100) - серия
Препятствия	Препятствие (6000100) - серия
РПИ и районы ОВД Запретные зоны	Район полётной информации (4000100) - серия Граница района (4000500) - серия
Аэродромы и вертодромы	Аэродром (5000100) - серия Вертодром (5000150) - серия
Курсы посадки	Указатель курса посадки (5000201)
Маршруты ожидания	Маршрут ожидания (3001100) - серия
Маршруты убытия	(SID) Участок маршрута вылета (3001000) - серия
Маршруты прибытия	(STAR) Участок маршрута прибытия (3001000) - серия
Маршруты посадки	(IAP) Участок маршрута посадки (3001000) - серия
Сетка магнитного склонения	Точка сети магнитного склонения (8000310)

В поле Сохранить в файл ARINC кнопкой «…» выберите имя файла.

Различные категории объектов можно сохранить в один файл или каждую категорию (секцию) в отдельный файл.

В режиме Все секции в один файл вся информация с одной или нескольких карт экспортируется в единый файл. Запись в файл осуществляется последовательно по секциям.

В режиме Каждую секцию в отдельный файл будет создано столько файлов, сколько категорий выбрано в поле Настройка состава аэронавигационной информации. Каждый файл будет иметь название, выбранное пользователем, с добавлением порядкового номера. Например, если выбран файл «C:\XXX\xxx.txt», то формируемые файлы будут иметь названия «C:\XXX\xxx_1.txt", "C:\XXX\xxx_2.txt».

В поле Состояние обработки в верхней линейке отображается общий процесс экспорта. Процент указывает какой объем категорий объектов из общего числа выбранных категорий обработан. Текущая обрабатываемая категория объектов отображается в строке Состояние обработки.

Нижняя линейка отображает общий процент импорта текущей категории объектов. Под линейкой отображается общее число объектов для категории, число созданных объектов и число объектов с ошибками.

Перечень ошибок сохраняется в журнале, который представляет собой текстовый файл. Журнал располагается в папке LOG с картой и имеет расширение .arinc.LOG. Название файла журнала соответствует названию файла ARINC, в который выполняется экспорт.

Формируемые текстовые файлы соответствуют спецификации ARINC 424-424 и предназначены для обновления бортовых навигационных баз данных.

Информация отвечает следующим соглашениям:

• все расстояния задаются в десятых морских милях (1 NM = 1852 м);

• все превышения указываются в футах (1 ft = 0.31 м);

• все высоты указываются в эшелонах (FLХХХ) или футах;

Полнота и качество результирующей информации, зависит от полноты наполнения семантик объектов карты. Объекты карты, не содержащие полезную аэронавигационную информацию, игнорируются конвертором.
