Выполнение программы

Печать Предыдущая страница Стартовая страница Следующая страница

1.        После старта режима на карте следует выбрать объект – дамбу анализируемого гидроузла.



mapdam1



2.        Выполнить расчет формы русла.



mapdam2



3.        Заполнить для створов недостающую информацию (Глубина бытового потока и Скорость течения бытового потока).

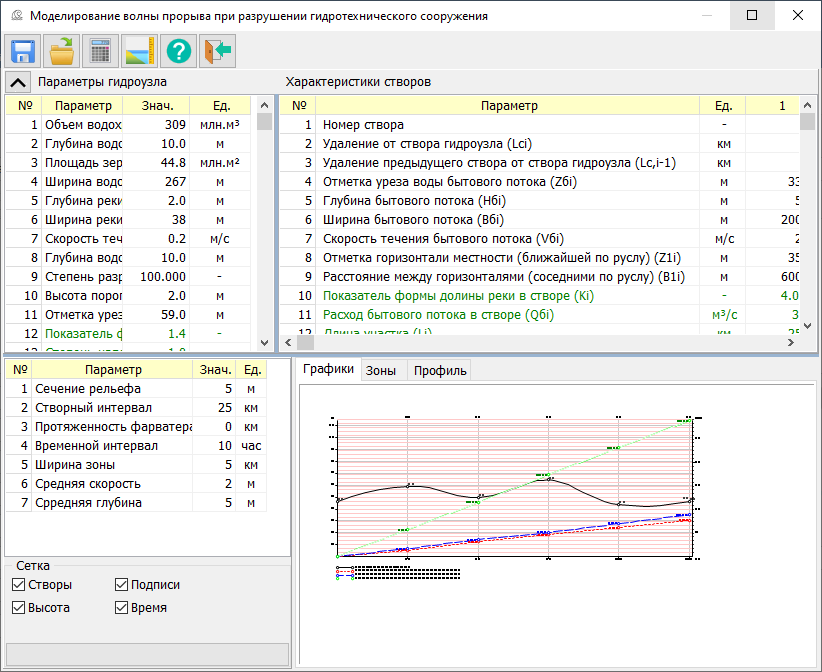

4.        Ввести данные по гидроузлу (строки, помеченные зеленым цветом, содержат расчетные значения, ввод, редактирование недоступно).



mapdam3



Автоматический расчет формы русла выполняется путем обработки матрицы высот рельефа и включает:

–        Определение приблизительной ширины русла реки в створной точке;

–        Определение расстояния между крайними горизонталями в створной точке в соответствии с заданной высотой сечения.

Точность определения ширины русла зависит от степени предварительной подготовки используемой матрицы высот (степени очистки поверхности воды от посторонних шумов).

После выполнения автоматического расчета формы русла карта зон содержит линию форватера, точки створов и линии, отображающие результат автоматической обработки:

–        Линии, отображающие ширину реки в точке створа;

–        Линии, отображающие расстояние между крайними горизонталями в точке створа.



mapdam4



В процессе построения зон затопления выполняется формирование матрицы качеств с указанным именем, после чего выполняется векторизация созданной матрицы. Сформированную карту зон можно сохранить в режиме Сохранить в виде карты (SITX).



В момент закрытия главного окна в папке с обрабатываемой картой создается вложенная папка с именем, соответствующим названию обрабатываемой дамбы, в которую помещаются все сформированные данные, включая рассчитанные таблицы, графики и карты.
