Редактор карты |
|
|

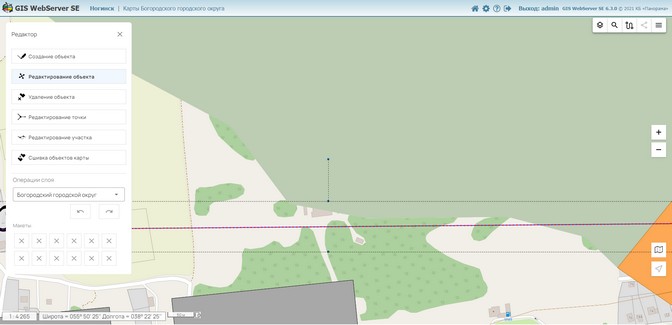

Окно редактора карты
Панель редактора состоит из следующих основных частей: — панель режимов и инструментов;

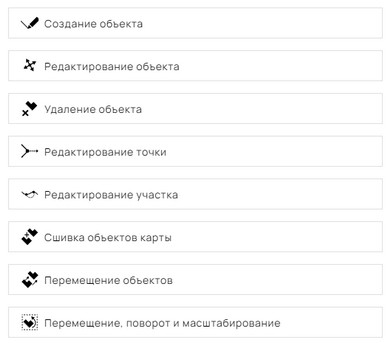

Режимы работы редактора карты
— панель списка редактируемых слоев карты с линейкой макетов, соответствующей выбранному для редактирования слою;

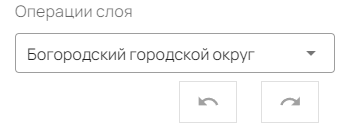

Операции слоя
— панель информации (Вид, Атрибуты и Геометрия) обрабатываемого объекта. Панель «Вид» включает две панели: Объекты карты и Графические объекты. Панель «Объекты карты» содержит описание и изображение объектов классификатора карты, панель «Графические объекты» содержит параметры описания графических объектов.

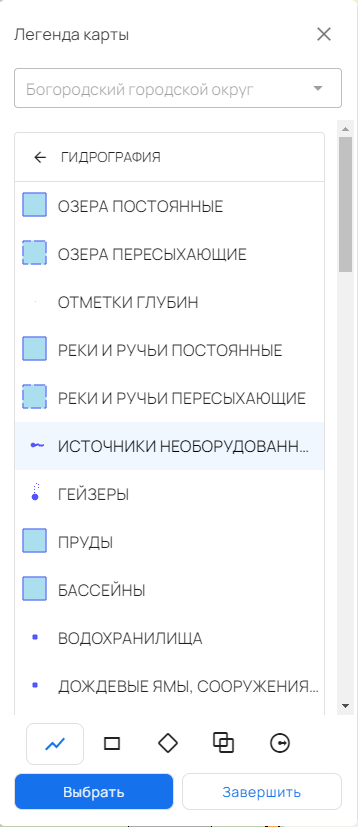

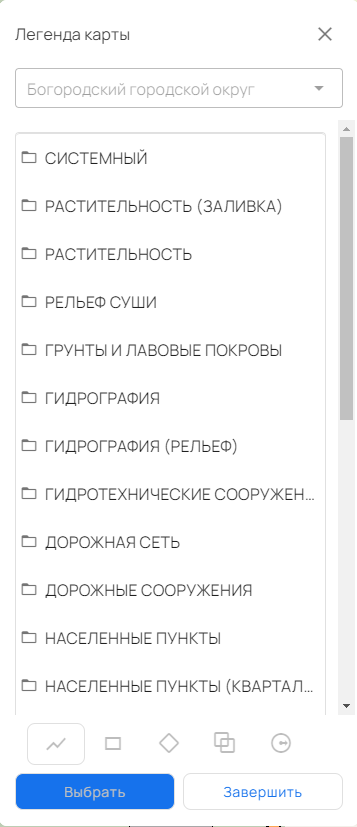

Легенда слоя
Редактор карты работает в следующих режимах: — создание; — перемещение, масштабирование, вращение; — сшивка однотипных объектов карты; — удаление.
Во время работы текущего режима можно выполнять действия: — отмену и восстановление операций; — сохранение изменений и отмену текущей операции; — изменение типа объекта, его атрибутов и координат.
При старте «Редактор карты» всегда находится в режиме создания и автоматически переходит в этот режим, если ни один другой не выбран, а также при нажатии кнопки с видом объекта на линейке макетов. При активации режимов появляются панели с дополнительной информацией, соответствующие выбранному режиму.

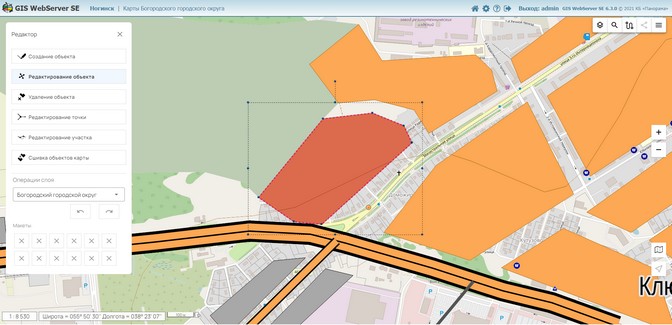

Выбор объекта указанием точки на карте
Стандартный выбор объекта на карте
Захват точек предполагает автоматический захват близлежащей точки метрики близлежащего объекта, попадающей в радиус захвата. Захват линий дает возможность захватить виртуальную точку на линии объекта, попадающую в радиус захвата.
|
Режим предназначен для создания, редактирования, удаления объектов слоев карты. Для активизации инструмента необходимо выбрать пункт меню «Редактор карты». Панель редактора появится с левой стороны карты.
