Настройки стиля слоя

Данный режим позволяет придать выбранным элементам легенды карты пользовательские настройки стиля. Режим отображается для карт с включенной легендой.

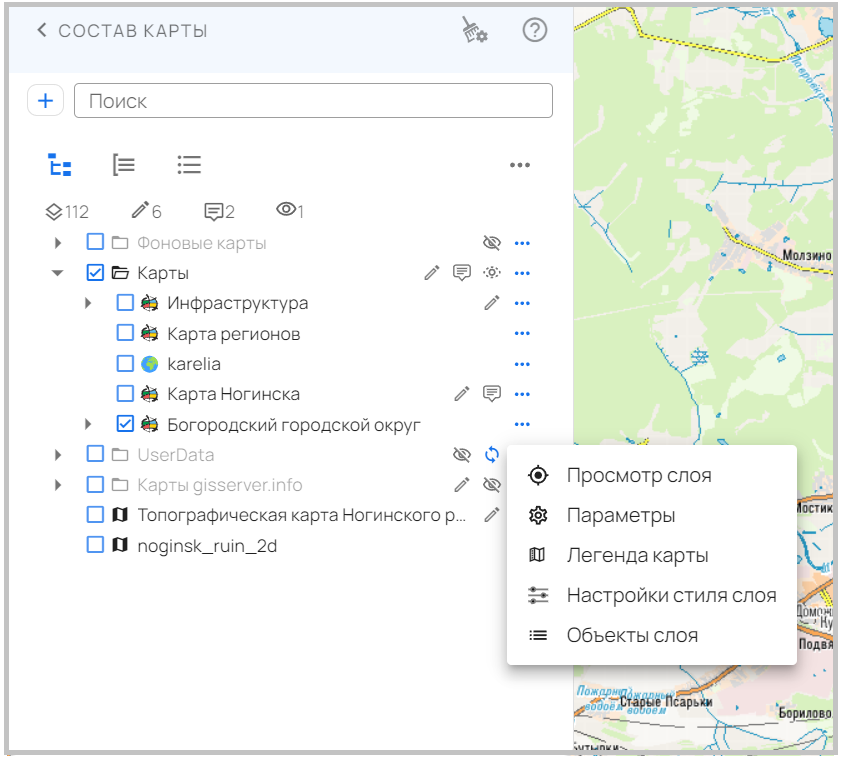

Кнопка включения настройки стиля слоя

При первоначальном запуске процедуры Настройки стиля слоя добавьте элементы легенды карты.

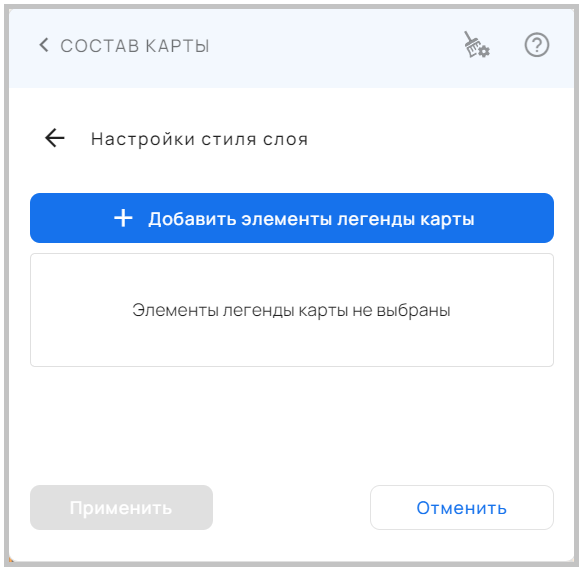

Первоначальный экран меню настройки стиля слоя

При нажатии кнопки Добавить элементы легенды карты откроется компонент Легенда карты. Выбор элементов легенды возможен в любом из трех режимов просмотра: дерево, группа, список. По окончании выбора нажмите кнопку Выбрать.

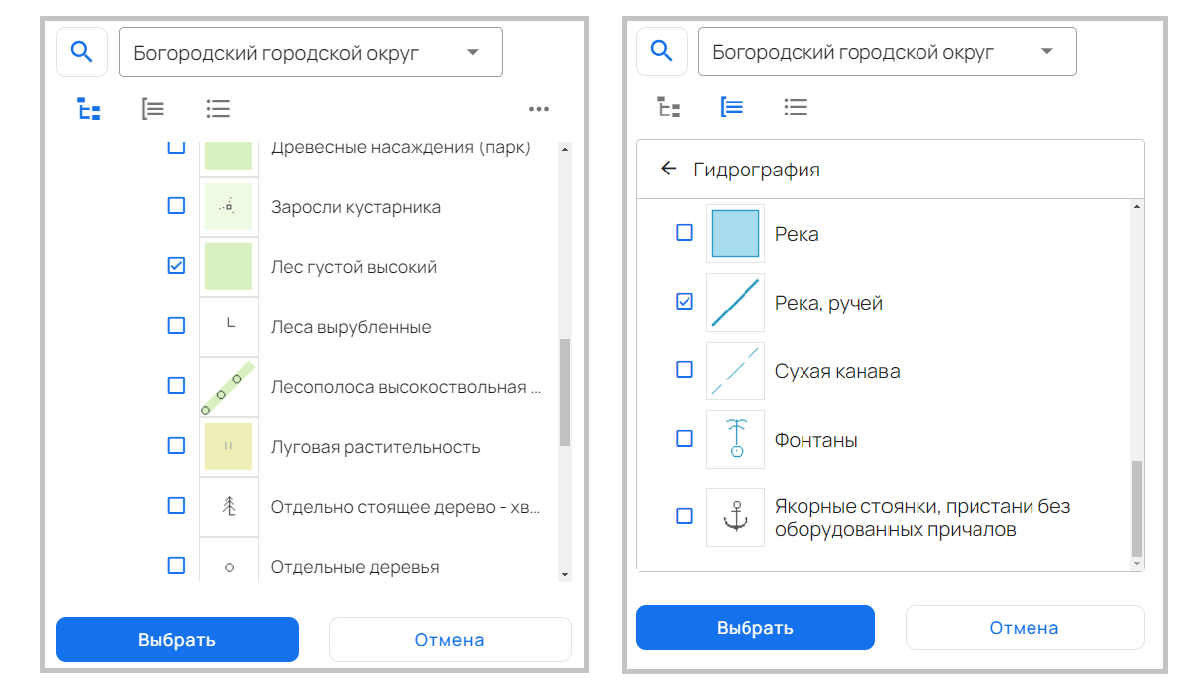

Выбор элементов легенды

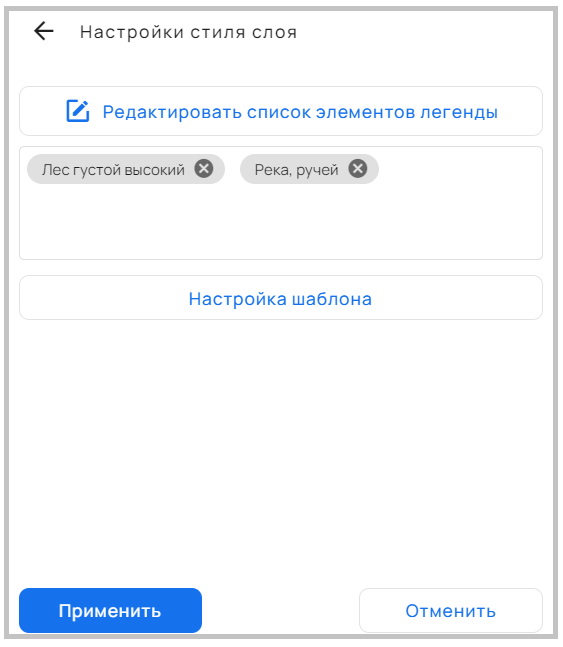

Выбранные элементы легенды отобразятся в меню. При необходимости возможно удаление лишних элементов легенды из списка.

Выбор элементов легенды

При нажатии кнопки Настройка шаблона откроется меню редактирования стилей (SLD – Styled Layer Descriptor) для линейных, полигональных, точечных и текстовых объектов.

Настройка SLD шаблона

Нажатие кнопки Сохранить шаблон возвращает в меню Настройка стиля слоя. Завершается настройка кнопкой Применить, после чего меню Настройка стиля слоя закрывается, в окне карты виден результат применения выбранных стилей для соответствующих элементов легенды карты.

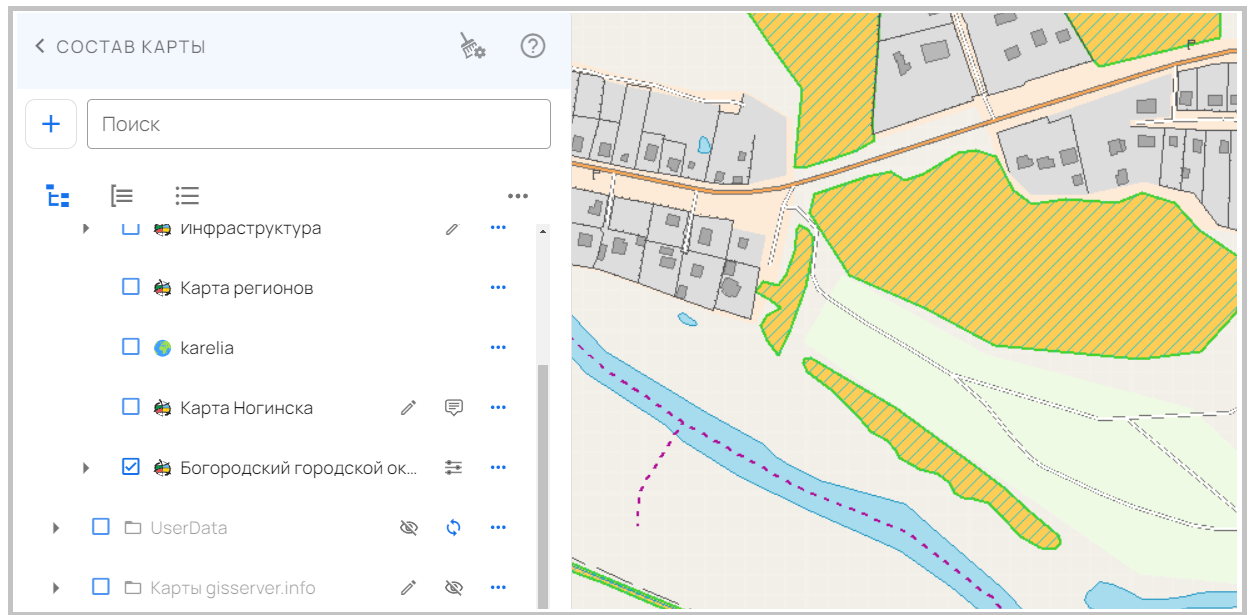

Результат применения настройки стиля слоя

Слой, на котором произведена настройка стиля, помечается значком .
