Входные и выходные данные

 Печать Предыдущая страница Стартовая страница Следующая страница

Входные данные GIS WebServer SE размещаются на удаленном ресурсе в сети. Доступ к данным выполняется через выполнение запросов по протоколу HTTP в Web-браузере. Могут использоваться различные типы карт: данные ДЗЗ, векторные, матричные, тематические карты.

Изображение карты состоит из одного или нескольких наложенных друг на друга слоёв. При отображении карты слои совмещаются и накладываются друг на друга, таким образом, формируется единое изображение.

Источником пространственных данных выступает картографический Web-сервис GIS WebService SE. Получение растровых изображений карты выполняется по протоколу OGC WMTS, WMS или другому, обеспечивающему выдачу изображений в формате png и jpeg.

Получение информации об объектах карты выполняется в формате XML через выполнение расширенных запросов GetFeatureInfo REST API.

Поддерживаемые типы матриц входных тайловых данных:

— GoogleMapsCompatible;

— Miller;

— матрица Яндекс.Карты в проекции EPSG:3395.



Поддерживаемые типы проекций тайлов карты:

— EPSG:3395;

— EPSG:3857;

— EPSG:4326;

— СК 54003.



Параметры работы GIS WebServer SE и адреса серверов пространственных данных описываются в конфигурационном файле config.xml.

Входными данными программы являются:

— конфигурационные файлы параметров работы (config.xml);

— графические файлы тайловых данных (*.png, *.jpeg);

— графические файлы WMS-данных (*.png, *.jpeg);

— атрибутивные данные объектов карты (*. xml);

 — метаданные (*. xml).



Выходными данными программы являются:

— Web-страница приложения index.php;

— Элементы управления HTML, содержащие изображение карты (тайлы карты);

— Элементы управления HTML, содержащие текстовую информацию о характеристиках объектов карты;

— Элементы управления HTML для управления отображением карты и выполнения операций на карте.



Использование матричных данных дает возможность отобразить рельеф на двухмерной карте. Для этого карта должна быть специально подготовлена. Карту и матрицу высот необходимо объединить в один mpt-проект и опубликовать как слой на картографическом сервисе GIS WebService SE.

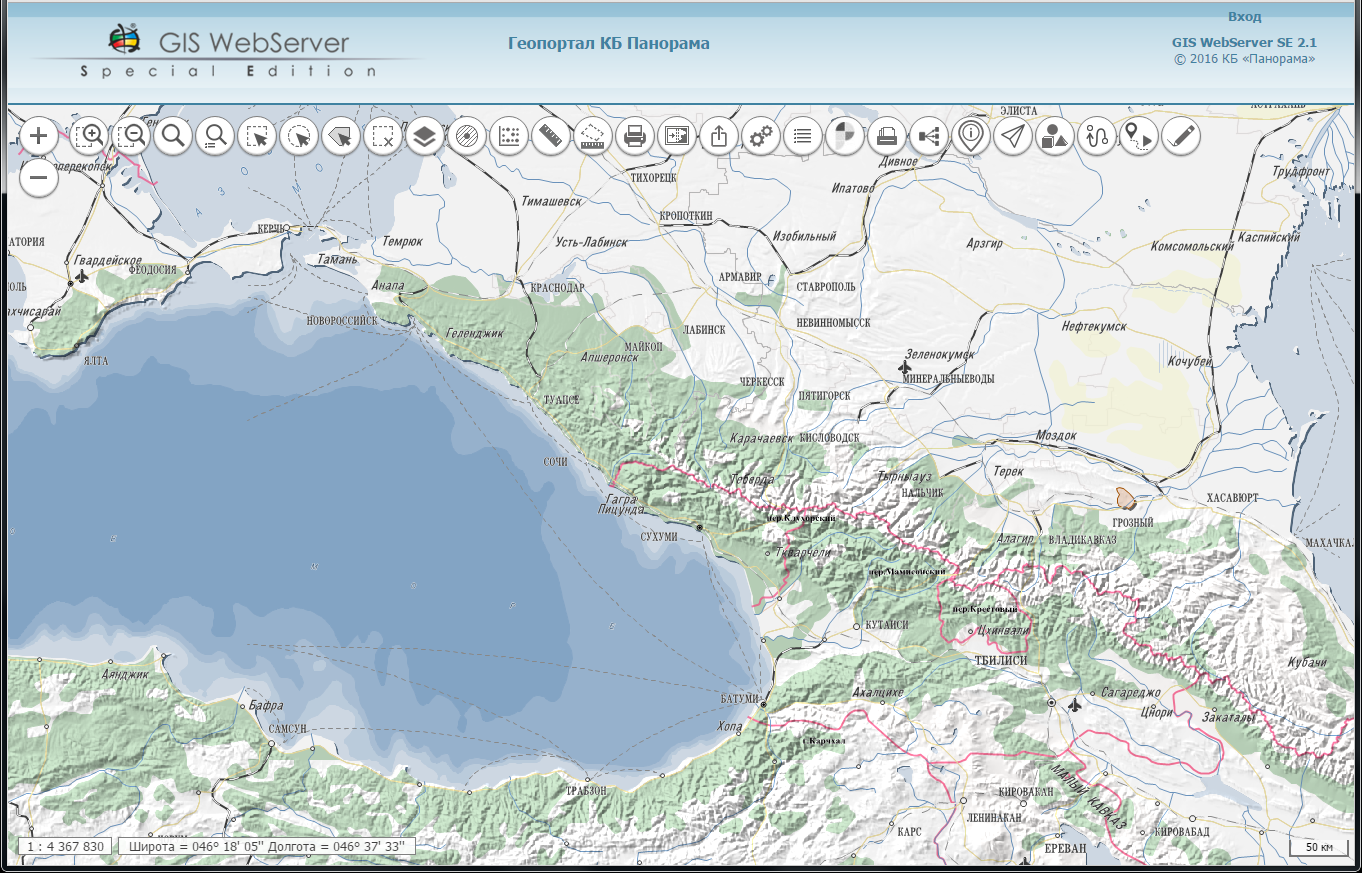

Figure127

Отображение рельефа на двухмерной карте
