Просмотр документов

Компонент «Просмотр документов» позволяет просматривать:

— графические файлы в форматах jpg, png, bmp, jpeg;

— видеофайлы в форматах 3gp, 3g2, m1v, mov, mp4, mpa, mpe, mpeg, mpg, ogv, qt, webm;

— BIM модели в формате ifc.

Для запуска компонента необходимо выбрать пункт «Просмотр документов» в меню карты. Отобразится панель задачи.

Окно компонента «Просмотр документов»

Для начала работы необходимо нажать на кнопку «Загрузить объект», в открывшемся окне выбрать нужный файл. После загрузки файла в окне компонента отобразится вкладка с отображением содержимого файла и кнопка загрузки нового файла .

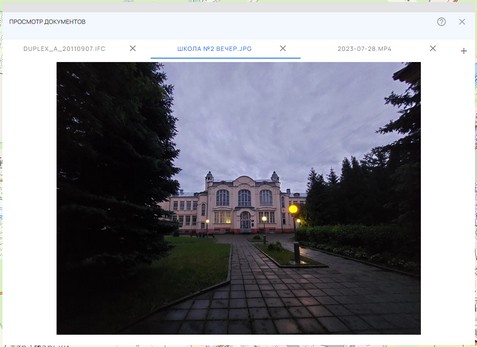

Вкладки с открытыми для просмотра файлами

Для BIM моделей по кнопке доступен просмотр дерева элементов объекта и свойств отдельных элементов объекта. Для просмотра свойств элемента необходимо кликнуть на листовой элемент дерева, после этого выделится элемент дерева со своими предками и активируется кнопка просмотра свойств . При клике мыши в окне просмотра вне модели выделение снимается.

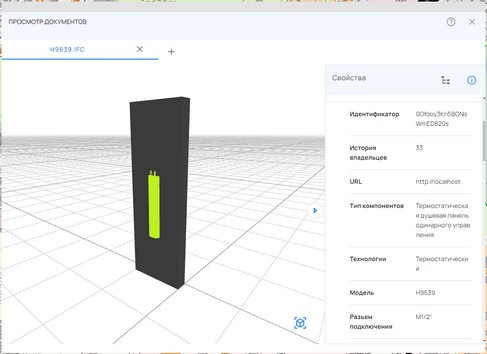

Просмотр свойств элемента BIM модели

Управление видимостью для элементов осуществляется установкой/снятием галочки соответствующих узлов дерева.

Вращение модели осуществляется перемещением мыши с зажатой левой кнопкой, смещение модели осуществляется перемещением мыши с зажатой правой кнопкой, приближение и отдаление осуществляется колесиком мыши.

Вернуться к исходному положению модели в окне просмотра можно по кнопке .

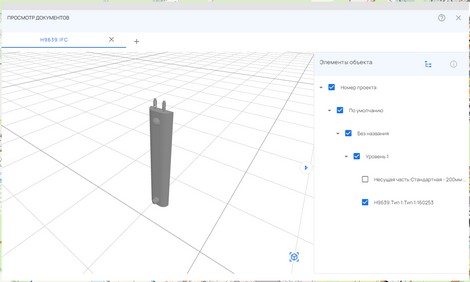

Управление видимостью элементов BIM модели

Для закрытия вкладки с загруженным файлом необходимо нажать на кнопку на вкладке.
