Формирование протокола GPS-измерений

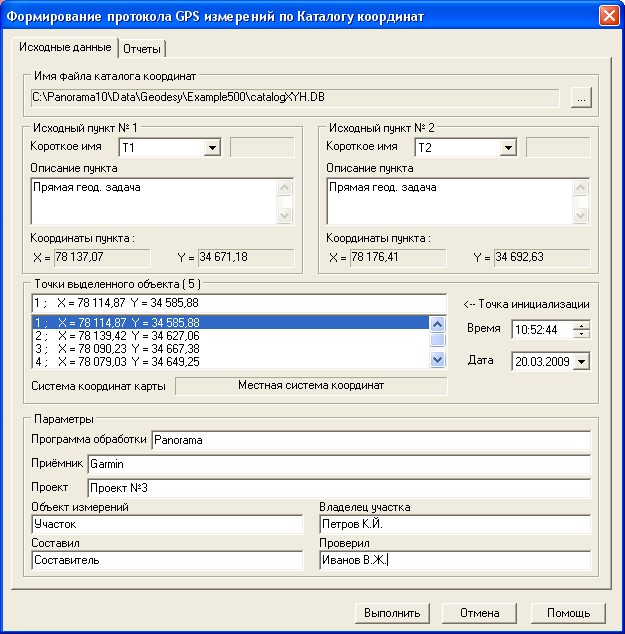

Закладка Исходные данные

Группы Исходный пункт №1 и Исходный пункт №2 предназначены для отображения списка пунктов глобальной геодезической спутниковой сети и выбора тех пунктов, относительно которых происходит измерение GPS-приёмника. Текущие пункты(№1 и №2) выбираются из списка по короткому имени. Описание выбранного пункта и его координаты отображаются в элементах Описание пункта и Координаты исходного пункта соответственно. Для заполнения списков пунктов глобальной геодезической спутниковой сети необходимо открыть базу Каталог координат. В группе Имя файла каталога координат кликните по кнопке <…>.

Группа Выделенные точечные объекты предназначена для отображения списка выделенных измеренных на объекте точек (точечных объектов), или списка точек выбранного объекта (площадного или линейного), а также для выбора точки «инициализации» из указанного списка.

Группа Параметры предназначена для ввода информации об объекте. Заполняются следующие поля: адрес участка, владелец участка, фамилия и инициалы составителя и т.д.

Значения параметров запоминаются в INI-файле документа для использования в последующих сеансах работы.

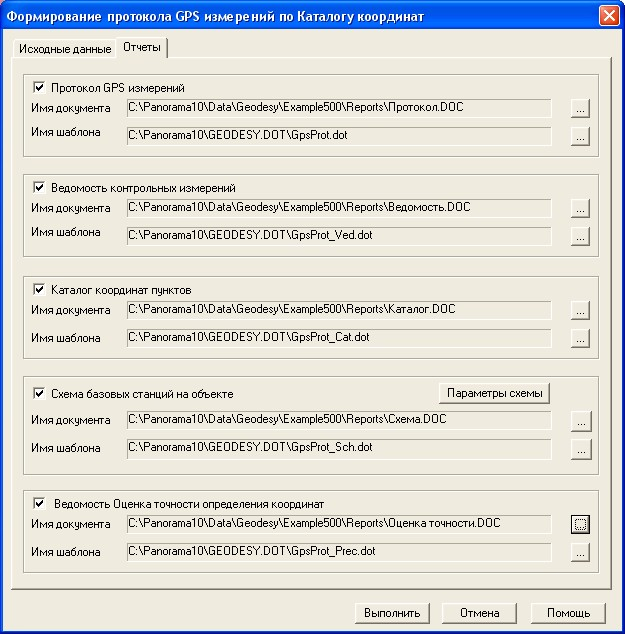

Закладка Отчеты

Группа Протокол GPS-измерений предназначена для выбора имени файла формируемого документа Сводный протокол GPS-измерений на объекте. Документу соответствует шаблон ...\Panorama11\Geodesy.dot\GpsProt.dot. Документ формируется, если в поле Протокол GPS-измерений установлена галочка.

Группа Ведомость контрольных измерений предназначена для выбора имени файла формируемого документа Ведомость контрольных измерений сторон полигона на объекте. Документу соответствует шаблон ...\Panorama11\Geodesy.dot\GpsProt_Ved.dot. Документ формируется, если в поле Ведомость контрольных измерений установлена галочка.

Группа Каталог координат пунктов предназначена для выбора имени файла формируемого документа Каталог координат межевых знаков, установленных по границе объекта. Документу соответствует шаблон ...\Panorama11\Geodesy.dot\GpsProt_Cat.dot. Документ формируется, если в поле Каталог координат пунктов установлена галочка.

Группа Схема станций предназначена для выбора имени файла формируемого документа Схема расположения базовых и определяемых станций и установки параметров формирования и печати схемы (кнопка Параметры). Документу соответствует шаблон ...\Panorama11\Geodesy.dot\GpsProt_Sch.dot. Документ формируется, если в поле Схема базовых станций на объекте установлена галочка.

Группа Оценка точности определения координат предназначена для выбора имени файла формируемого документа Ведомость оценки точности определения положения межевых знаков. Документу соответствует шаблон ...\Panorama11\Geodesy.dot\GpsProt_Prec.dot. Документ формируется, если в поле Ведомость Оценки точности установлена галочка..
