Предусмотрено отображение графиков двух типов: линейный и столбчатый.

Линейный график отображает изменений значения показателя, фиксация которого возможна в любой момент времени – непрерывные наблюдения.

Столбчатый график отображает показатели мониторинга, являющиеся дискретными событиями. К дискретным событиям относятся (землетрясения, оползни, выбросы в атмосферу вредных веществ в результате техногенных аварий и прочее). Дискретное событие характеризуется максимальной величиной фиксируемого показателя.

Линейные и столбчатые графики отображаются совместно на одной временной шкале. Высота столбчатого графика равна значению показателя, а его местоположение – моменту времени, в который оно произошло.

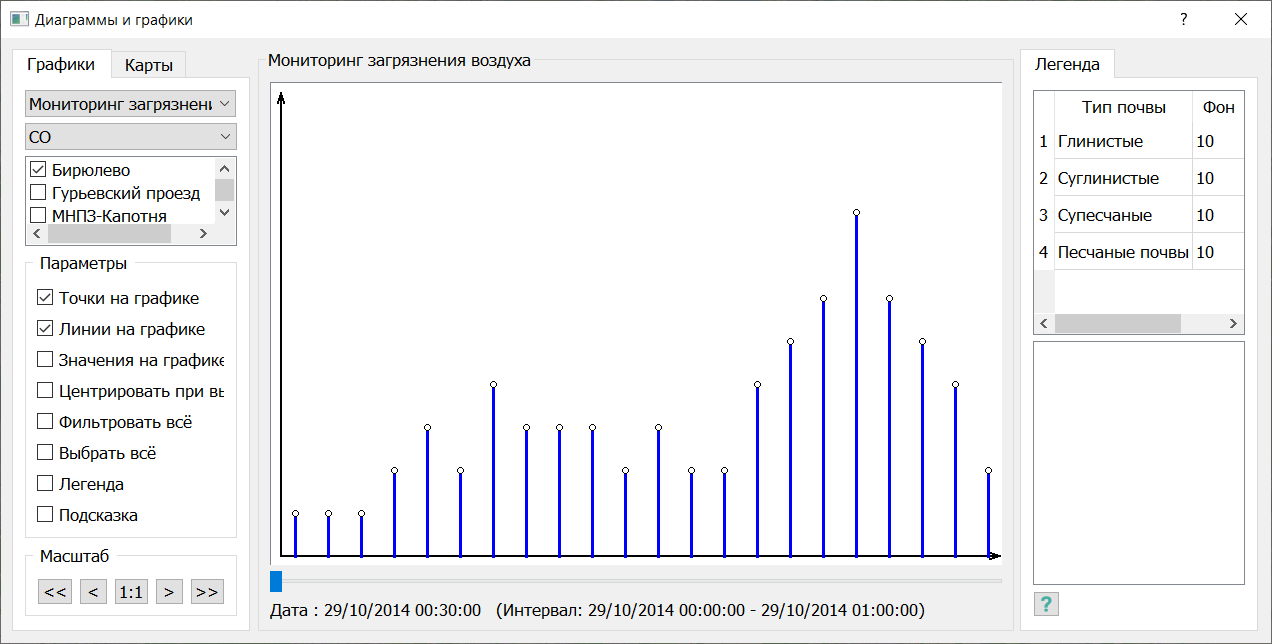

Для просмотра графиков изменения показателей мониторинга в программе предназначена соответствующая форма. Для управления составом и внешним видом графиков предназначены элементы в фрейме управления данными в левой части формы.



8_EcoDiagramm



Для управления составом графиков используются следующие элементы:

Состав точек наблюдения.



Настройки отображения графиков, включая:

Точки на графике,

Значения на графике,

Легенда,

Подсказка.



Установленный состав точек наблюдения соответствует составу графиков. Для полного состава графиков, последовательно просмотрите все сущности и все показатели и установите только тот состав, который Вас интересует.

При установленном чекбоксе Точки на графике на линейных графиках отображаются точки, соответствующие измеренному значению показателя в конкретный момент времени.

При установленном чекбоксе Значения на графике для линейных и столбчатых графиков в виде этикеток отображаются значения показателей.

При установленном чекбоксе Подсказка при помощи мыши наведите курсор на интересующий график, и программа выдаст имя точки наблюдения и значение показателя для анализируемого момента времени.

Для увеличения или уменьшения изображения графиков воспользуйтесь кнопками группы Масштаб.
