Ведение базы ВПП (профиль)

Предназначается для ведения базы вертикального профиля взлётно-посадочной полосы. Профиль строится от младшего порога в сторону к старшему порогу. Каждая точка профиля помечается высотой и длиной участка до следующей точки. Последняя точка цепочки имеет нулевую длину.

Ведение базы профилей ВПП:

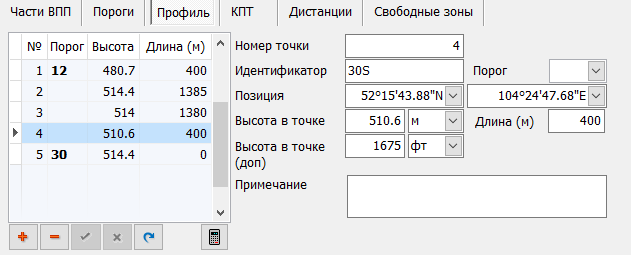

В левой стороне закладки таблица профиля, которая управляется кнопками навигатора таблицы, расположенного ниже. С правой стороны заполняется характеристика текущей точки профиля.

«Номер» - последовательный номер в цепочке. При смене номера, точка автоматически сместится в соответствующую позицию в таблице слева.

«Идентификатор» - условный текстовый идентификатор точки профиля. Точка профиля ВПП может использоваться в качестве опорной точки для других объектов аэронавигации.

«Порог ВПП» - признак порога ВПП. При построении профиля, точки порогов включаются в обязательном порядке. Отсутствие порогов приведёт к некорректным расчётам и искажению результирующих документов АНИ.

«Позиция» - координата точки профиля, ниже абсолютная высота.

«Высота в точке» – абсолютная высота в метрах или футах.

«Высота в точке (доп)» – абсолютная высота в футах. Дополнительное поле для хранения значений в двух системах измерения  (метры и футы).

Правее «длина» в метрах до следующей точки порога. Длина предназначена для возможности расчета уклона участка профиля в процентах и построения корректного графического отображения вне зависимости от возможности поддержки геодезических координат  результирующей карты. Профиль может наноситься на карту с местной системой координат или на план.  Профиль может загружаться с линейного объекта карты вместе с высотами указанными в координатах. Нажатие на кнопку «Загрузка с карты» позволяет выбрать линейный объект на карте, метрика которого заменяет текущую метрику или создаёт новую. Первой точкой профиля считается первая точка метрики объекта.

Кнопкой можно рассчитать координаты профиля. Для расчёта координат необходимо ввести истинный или магнитный путевой угол ВПП , и координату первого порога. Задача, выполнит расчёт координат относительно базового порога и расстояний.
