Стандартный разворот 45/180 (PI)

Стандартный разворот 45 на 180. (см. I-4-3-6 Doc 8168 Том II). Отрезок «стандартный разворот - пересечение» обеспечивает изменение курса полета на обратный курс на схеме захода на посадку по приборам (дополнение 5, Doc 9368).

Манёвр является одним из разновидностей участков конечного и промежуточного этапа захода на посадку.

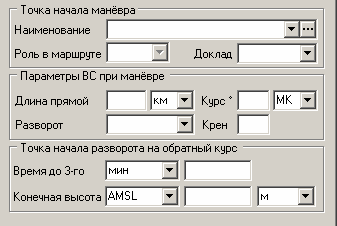

Диалог параметров манёвра (PI):

Алгоритм создания графического вида выполняет следующие шаги:

- установка в начальную точку «Точка начала манёвра»;

- нанесение прямой линии по курсу указанному в поле «курс»;

- разворот на угол 45° относительно направления полёта в сторону указанную в поле «разворот» с креном «крен»;

- полёт по времени «время до 3-го» с заданной скоростью;

- разворот на 180°;

- полёт до пересечения оси от начальной позиции по азимуту «Курс».

В конце манёвра устанавливается высота, указанная в поле «высота».

Ошибки параметров: нет одного из параметров. Все параметры манёвра отвечают за одну из его частей. Отсутствие любого приведёт к искажению или ошибке в построении манёвра.

Ошибки расчёта: не задано расстояние или время, что приведёт к нулевым участкам и искажению манёвра. Задание малого времени полёта до 3-го разворота, что приведёт к невозможности окончания третьего разворота.
