Вывод маршрутов стандартного убытия по приборам (SID)

Основной картой для вывода маршрутов стандартного вылета является пользовательская карта «ВЫХОД ХХ», входящая в состав аэронавигационной карты «Маршруты стандартного вылета по приборам».

В левой части формы размещается список аэродромов и фильтр, который позволяет отобрать аэродром по наименованию или коду ИКАО. Правее — список курсов ВПП и маршрутов убытия. Напротив каждого маршрута имеется флажок. Установка флажка означает, что маршрут будет нанесён на текущую выбранную карту. Нажатием правой кнопки на окно маршрутов вызывается выпадающее меню.

Меню выбора маршрутов

«Выбрать всё» — выбирает все маршруты в текущем курсе.

«Отменить все» — очищает все флаги и делает кнопку «Нанести» не активной.

«Инвертировать» — инвертирование флагов установленных флагов.

Предупреждение. Прежде чем наносить маршруты, убедитесь в том, что флаги выставлены только для того курса ВПП, который нужно вывести.

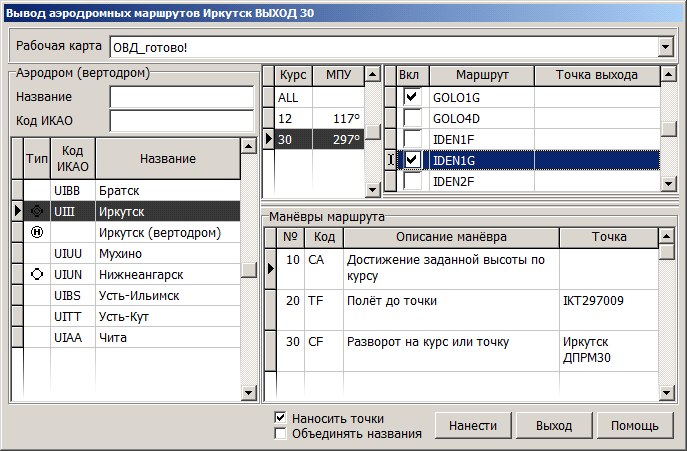

Форма вывода схемы убытия

Для маршрута указан список манёвров. Информация расшифрована и подана в виде, близком к виду официального описания маршрутов в документах АНИ.

После нажатия кнопки «Нанести» все манёвры старого маршрута будут заменены, все маневры, которые удалены в базе данных, не будут модифицированы и подлежат ручному удалению с предварительным анализом.

Флаг «Наносить точки» позволяет регулировать процесс создания и обновления терминальных и расчетных точек и подписей к ним. Если флаг снят, наносятся только манёвры.

Процесс нанесения очищает флаги выбора маршрутов во всех Вкладках в пределах одного аэропорта. Все флаги запоминаются в пределах одного аэропорта для различных курсов взлётно—посадочных полос.

Кнопка «Выйти» закрывает форму.

Кнопка «Помощь» открывает раздел справки.

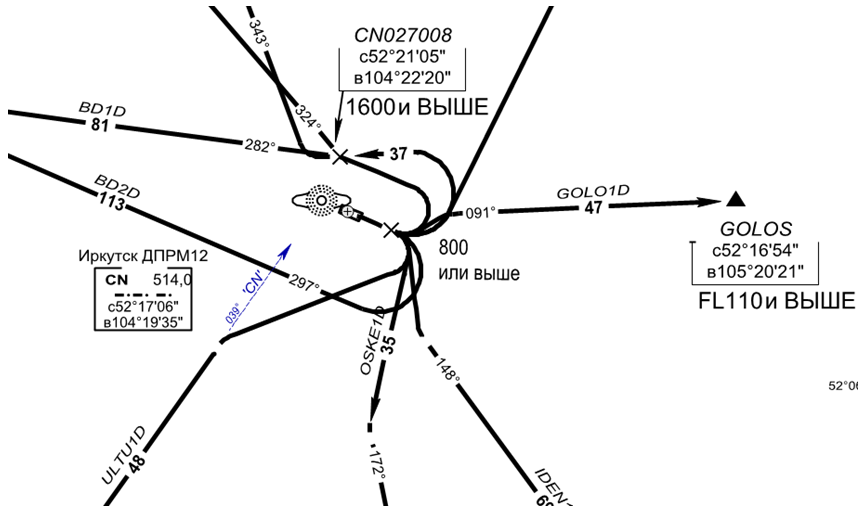

Результат нанесения схемы стандартного убытия по приборам на карту приведен ниже.

Фрагмент карты стандартного убытия по приборам

Правее расположены кнопки выбора режима экспорта. Если установлен флаг «все» — экспортируются маршруты всех аэропортов, отобранных в левой части формы фильтром. Если выбрано «текущий» — экспортируются маршруты текущего аэропорта.
