Ведение базы NOTAM

Ведение базы НОТАМ осуществляется через форму ввода. НОТАМ поступают в таблицу посредством автоматического разбора сообщений. Если в списке отсутствует НОТАМ, необходимо проверить наличие соответствующего сообщения в базы данных и его статуса. Причиной отсутствия НОТАМ может быть отсутствие исходного сообщения или сбой при автоматической обработке. В первом случае, необходимо попросить повторить сообщения у подателя, во втором случае — обработать текст телеграммы в ручном режиме.

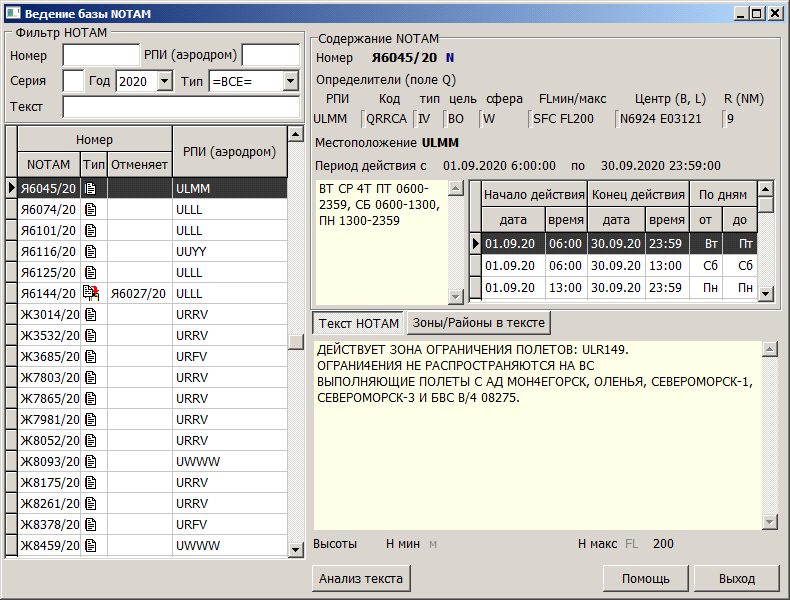

Форма ведения базы НОТАМ

Правая часть формы содержит список НОТАМ с фильтром  в верхней части.

Поле «Номер» предназначено для отбора по номеру НОТАМ. Поиск по отменяемому или заменяемому номеру не производится.

Поле «РПИ (аэродром)» позволяет отобрать записи по поля «А» — локализация. Фильтр можно применять при проверке действующего перечня НОТАМ по определённому РПИ или аэродрому.

Поле «Серия» — для отбора НОТАМ определённой серии. Данный фильтр работает с учетом установленного  языка.

Поле «Год» — для отбора записей по году. По умолчанию  — устанавливается текущий год. Фильтр по годам осуществляется в пределах от 2000 до следующего года.

Поле «Тип» — позволяет выбирать НОТАМ  по типу действия (новые, отменяющие, заменяющие).

Поле «Текст» — для контекстного поиска по полю «Е».

Правая часть формы содержит информацию, полученную из сообщения. В верхней части в боксе «Содержание NOTAM» отображается номер, тип и номер заменяющего или отменяющего НОТАМ (если они такими являются).

Поле «Определители» — содержит информацию поля «Щ» в разобранном виде через разделитель. В поле «Местоположение» указывается локализация НОТАМ — поле «А».

Поле «Период действия» содержит информацию c момента начала (поле Б) и окончания действия НОТАМ — (поле «Ц»).

Окно, расположенное ниже, содержит график работы (поле «Д») и таблицу с разобранными  элементами. При правильном разборе графика, записи в таблице должны соответствовать  текстовому описанию.

В нижней правой части формы — поле с Вкладками:

— Вкладка «Текст НОТАМ» — отображается постоянно;

— Вкладка «Зоны/Районы в тексте» — отображается  при наличии разобранных или созданных вручную оператором зон НОТАМ и содержит две таблицы. Верхняя со списком зон, нижняя с координатами зоны, если они установлены.

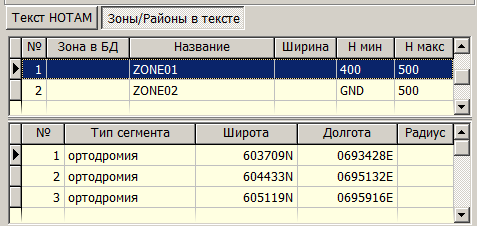

Вкладка отображения районов и зон НОТАМ

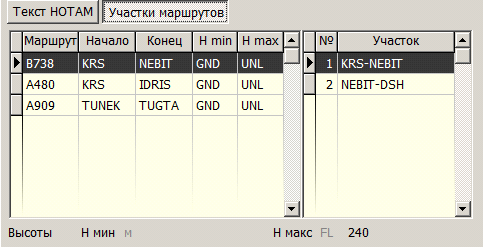

— Вкладка «Участки маршрутов» — отображается при наличии разобранных участком маршрутов НОТАМ. Вкладка содержит две таблицы. Левая часть с разобранным списком участков, которые встречаются в тексте НОТАМ, правая часть с участками маршрутов ОВД, которые найдены в базе маршрутов ОВД.

Вкладка отображения районов и зон НОТАМ

Двойной клик кнопкой мыши по таблице зон в вкладке с зонами или по таблице с участком маршрутов приведёт к отображению их на карте. Маршрут отображается вместе с отдельно выбранным участком.

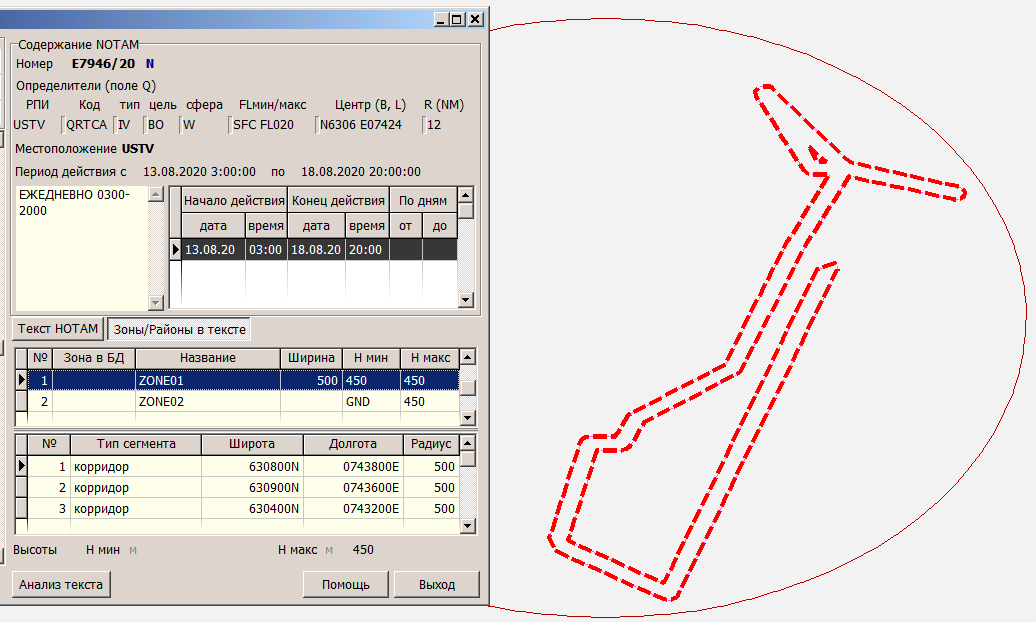

Отображение зон и маршрутов НОТАМ на карте

Под Вкладками расположено поле «Высоты», «Н мин»  — нижняя граница (содержит высоту из поля «Ф»), «Н макс» — верхняя граница (содержит высоту из поля «Ж»).

Кнопка «Анализ текста» — предназначена для ручной обработки текста НОТАМ. Ручная обработка выполняется в тех случаях, когда результат автоматической обработки неполный, некорректный или не соответствует тексту НОТАМ. Вызов диалога обработки так же осуществляется  из  формы обработки сообщений без списка НОТАМ в левой части. Вызов диалога обработки сопровождается блокировкой левой части формы. Обработка ведётся в пределах одной записи с использованием загруженного текста телеграммы.

Диалог обработки показан на рисунке ниже. В верхнюю часть формы в поле «Текст НОТАМ» переносится текст из принятого сообщения. Если НОТАМ уже обрабатывался, а в текст были внесены изменения, поле будет содержать обновленный текст. Оператор может корректировать текст НОТАМ с учётом спецификации, описанной в Приложении 15 ИКАО. Распознание текста может быть выполнено полностью или частично.

Полный разбор осуществляется c помощью  кнопки  «Разобрать» с установленными флагами «+зоны» и «+маршруты».

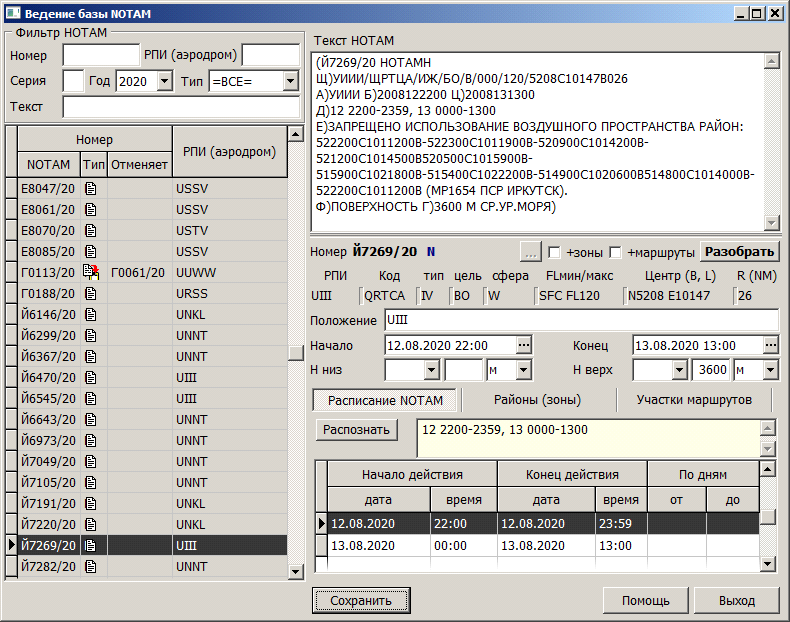

Диалог обработки НОТАМ

Флаг «+зоны»  предназначен для включения функции поиска зоны в тексте после разбора НОТАМ, флаг «+маршруты» —  для поиска и разбора участков маршрута.

Под полем текста расположены поля с номером, типом и заменяемым НОТАМ. Если заменяемый или отменяемый НОТАМ присутствует в базе данных, активна  кнопка «…»,  которая служит для отображения текста отменяемого или заменяемого НОТАМ (см. рисунок)

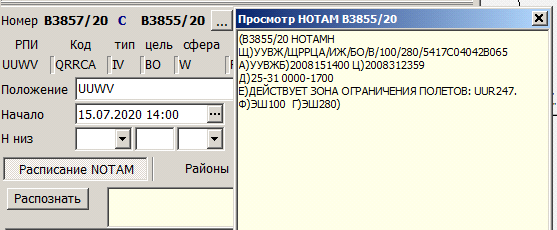

Окно заменяемого (отменяемого) НОТАМ

Поля определителей (ниже от номера) — не редактируемые. Изменение полей осуществляется редактированием и повторным разбором текста сообщения.

Поле «Положение» предназначено для редактирования локализации (поле «А»).

Поля «Начало» и «Конец» — для редактирования момента начала (поле «Б») и окончания (поле «С») периода действия НОТАМ.

Поля «Н низ»  —  для редактирования значения  единиц измерения и отсчёта нижней границы  (поля «Ф»).

Поля «Н верх» — для редактирования  значения  единиц измерения и отсчёта верхней границы  (поля «Ж»).

В нижней части формы — поле с Вкладками аналогичными Вкладкам в диалоге НОТАМ. Все три закладки активны вне зависимости от наличия информации.

Вкладка «Расписание НОТАМ» предназначена для ручного ввода расписания действия объекта по НОТАМ (поде «Д»).

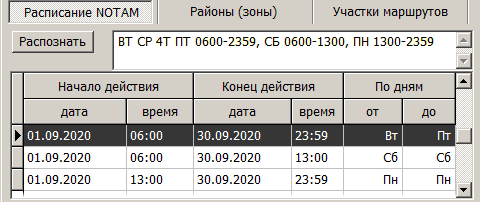

Вкладка Расписание НОТАМ

Допускается ручная корректировка «Расписания» в текстовом поле, для полного разбора предназначена кнопка «Распознать». В нижней части закладки — редактируемая таблица записей расписания.

Вкладка «Район (зоны)» служит для ручного ввода зон, которые встречаются в тексте.

Вкладка Район (зоны)

Таблица зон НОТАМ спроектирована таким образом, что позволяет хранить как временные элементы воздушного пространства, так и ссылки на существующие опубликованные элементы воздушного пространства. В случаях, когда в тексте НОТАМ активируется постоянно действующая опасная зона или зона ограничения полётов, модуль анализа не создаёт записи в этой таблице и поэтому требуется вмешательство оператора.

Ввод новых и редактирование существующих зон  выполняется в левой части закладки. Под таблицей поля «Н мин»  — предназначены для редактирования значения  единиц измерения и отсчёта нижней границы зоны, поля «Н маск» — для коррекции значения,  единиц измерения и отсчёта верхней границы зоны.

Поле «Зона» содержит  две кнопки «+» и «…». Кнопка «+» позволяет добавить новый элемент (зону) к НОТАМ. Кнопка «…» позволяет выбрать элемент ВП с помощью диалога выбора элементов. Если записей в таблице нет, создается  новая, в противном случае текущая запись будет заменена параметрами опубликованной зоны. Для записей, к которым привязана зона в поле «Зона», добавляется кнопка отвязки «—». Например — .

Диалог выбора элементов ВП состоит из фильтра, таблицы элементов ВП и кнопок «Выбрать» «Выход» и «Помощь». При активации  диалога, отбор элементов ВП осуществляется в пределах региона ИКАО, указанного в первом четырёхбуквенном коде поля «Положение», дата действия устанавливается из поля «Начало». Фильтрация выполняется по коду зоны, названию, дате действия и типу.

Вкладка «Участки маршрутов» предназначена для ручного редактирования маршрутов, которые встречаются в тексте.

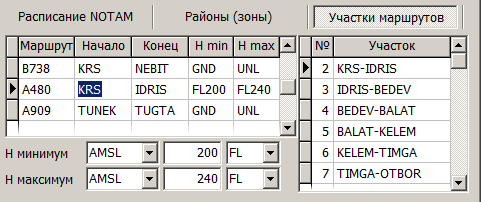

Вкладка Участки маршрутов

Левая часть закладки содержит список участков, в котором разрешено редактирование минимальных и максимальных эшелонов (высот) полётов в полях «Нминимум» и «Нмаксимум» соответственно.

Правая часть закладки (с найденными участками маршрутов ОВД) не подлежит редактированию. Изменения рекомендуется выполнять посредством частичного разбора НОТАМ с включённым режимом «+маршруты».

Сохранение отредактированных записей осуществляется с помощью кнопки «Сохранить», расположенной на нижней панели. Отказ от сохранения выполняется нажатием кнопки «Выход». Нажатие кнопки приведёт к возврату в форму ведения базы НОТАМ и разблокировкой списка НОТАМ.
