Вывод препятствий

Формированию и обновлению препятствий на аэронавигационных картах должна предшествовать настройка соответствия пользовательской карты и категории «Препятствия». Основная пользовательская аэронавигационная карта не предусмотрена.

Препятствия наносятся на специальные аэронавигационные карты препятствий класса А, В и С. Препятствия могут наноситься на другие аэронавигационные карты с целью проведения анализа минимальных высот пролётов препятствий или информирования летчика.

Объекты карты препятствий включают в себя подпись относительной и абсолютной высоты. На карту наносятся только препятствия с метрикой «Точечные». Линейные и площадные препятствия зарезервированы для формирования аэродромных схем посадки и в рамках задачи не используются.

В верхней части формы расположен фильтр, позволяющий отобрать объекты по названию и коду объекта по состоянию на дату, указанную в поле «Действует» в заданном регионе или регионах в поле «Регион».

Выбранный фрагмент данных дополнительно фильтруется установкой флагов в правой верхней части формы по принадлежности к группе, освещению или типу флагами «Группа», «Естественное» и «Освещение» соответственно.

При подключённой матрице высот к набору доступен флаг «Рассчитать высоту объекта», который служит для пересчёта высоты препятствия по абсолютной высоте в базе данных и высоте поверхности в местоположении препятствия.

Флаг «Установить Нотн по» позволяет наносить одни и те же препятствия на разные карты с различной относительной высотой. Относительная высота заполняется в семантику номер 1 и рассчитывается как разность между абсолютной высотой в базе данных и значением в поле «Но(м)=».

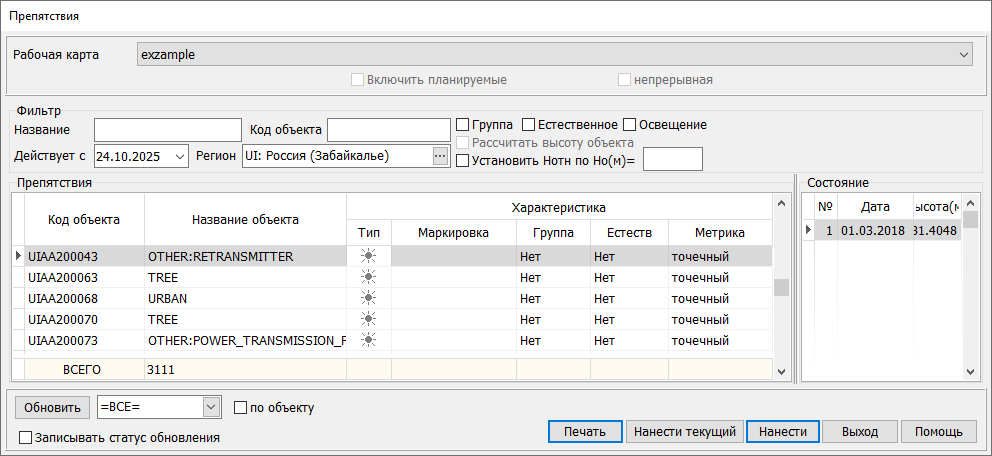

Форма вывода  препятствий

Флаг «Записывать статус обновления». При установленном флаге в процессе нанесения объектов на карту будет заполнена семантика 99 («Состояние обновления объекта из базы»), влияющая на расцветку объектов, соответствующую статусам объектов (см. описание классификатора). Статус объекта «Создан из базы» отображает все объекты с зелёным фоном для возможности визуальной идентификации новых объектов при просмотре или поиске по семантике 99.

Кнопка «Нанести текущий» предназначена для нанесения текущей зоны.

Кнопки «Нанести» и «Нанести текущий» будут активны при наличии одной и более записей в списке.

Кнопка «Нанести» предназначена для нанесения препятствий согласно фильтру.

Кнопка «Обновить» предназначена для частичного обновления семантик препятствия. При отсутствии препятствия на карте, оно будет создано. Оператор может выбрать одну или несколько семантик из выпадающего списка для обновления.

Перечень семантик препятствия, доступных для обновления

Кнопка «Печать» —  предназначена для формирования документа «Перечень искусственных препятствий» в соответствии с общими положениями  по представлению данных об искусственных препятствиях в Филиал «ЦАИ» ФГУП «Госкорпорация по ОрВД».

После нажатия на кнопку «Печать» активизируется диалог выбора файла шаблона.

Шаблон таблицы препятствий входит в инсталляционный пакет, и находятся в папке (\\Ani.dot\ANP\ListObstacles.xltx\).

Создание Таблицы «Перечень искусственных препятствий» осуществляется средствами Microsoft Excel (*.xltx). Шаблон документа содержит ключевое поле «Begin», обозначающее позицию начала заполнения данными таблицы из базы данных.

Пример шаблона (\\Ani.dot\ANP\ListObstacles.xltx) приведен на рисунке ниже.

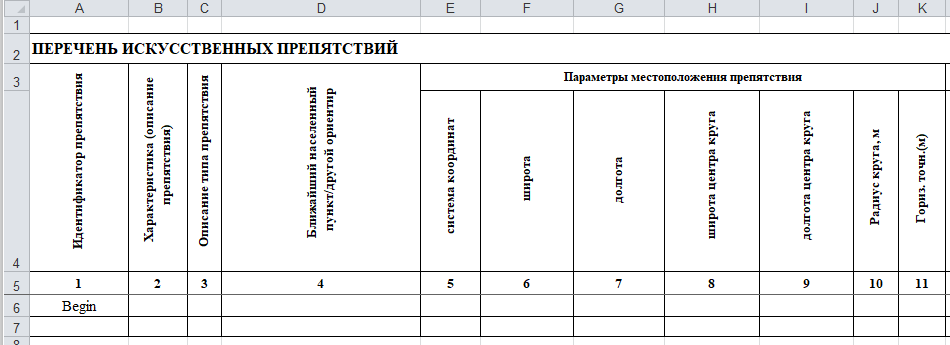

Шаблон Перечень искусственных препятствий

Кнопка «Выйти» закрывает форму.

Кнопка «Помощь» открывает этот раздел справки.

При включении свойства «по объекту» происходит ограничение вывода по площади выделенного объекта карты. Результат нанесения препятствий на карту приведен ниже.

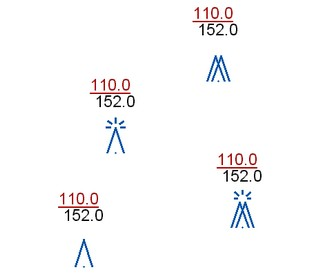

Фрагмент карты препятствий
