Экспорт инфраструктуры аэродрома в AIXM

Диалог экспорта инфраструктуры аэропорта вызывается кнопкой на верхней части формы. В левой части формы список аэродромов с фильтром по названию, коду ИКАО и принадлежности к региону.

В правой части выполнятся настройка состава файла AIXM. По умолчанию экспортируется следующая информация об аэродроме:

— взлётно-посадочные полосы с метрикой каждой части,  курсами посадки, порогами и осевой линей;

— зоны очищенные от препятствий, концевые и боковые полосы безопасности;

— рулёжные дорожки с метрикой частей рулёжных дорожек,  осевой линией и точками ожидания;

— перроны и места стоянок вместе со стоянками;

— вертолётные площадки.

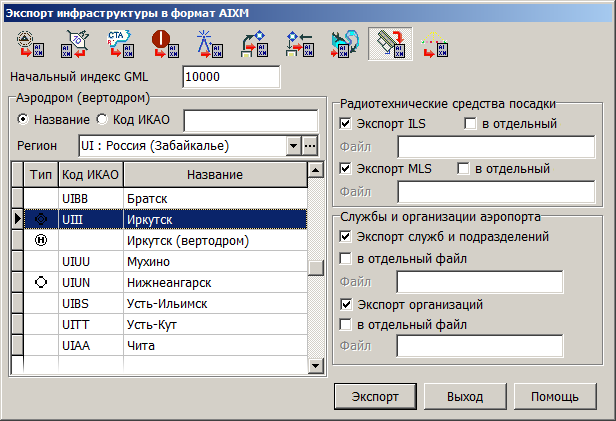

Форма экспорта инфраструктуры аэропорта в AIXM

Помимо наземной инфраструктуры результирующий набор может описывать радиотехнические средства и службы аэропорта.

Блок Радиотехнические средства посадки содержит две галочки Экспорт ILS и Экспорт MLS. Дополнительно можно поставить галочку в отдельный файл и заполнить поле для ввода наименования файла. Галочки позволяют включать в результирующий набор все средства посадки ILS и MLS, которые принадлежат текущему аэродрому. Установка флага обозначает, что в экспортируемый набор будут включены представления курсовых и глиссадных радиомаяков ILS и курсовых и глиссадных радиолокаторов MLS.

При установке галочки в отдельный файл активируется поле Файл. В поле заносится имя результирующего файла, который будет иметь такое же расположение и расширение, как основной файл, в который выполняется экспорт. Если файл не указан, данные будет экспортироваться в основной файл.

Блок Службы и организации аэропорта содержит две галочки Экспорт служб и подразделений и Экспорт организаций. Порядок настройки экспорта такой же, как и у средств ILS/MLS и описан выше по тексту. На рисунке выше показан пример экспорта служб в отдельный файл от основного набора.

Галочка Экспорт служб и подразделений позволяет включить в набор аэродромные службы и подразделения, средства обслуживания пассажиров, обслуживание воздушных судов, органов ОВД и УВД и информационных служб.

Галочка Экспорт организаций служит для включения в набор организаций и компаний, которые дислоцируются на аэродроме.

Результат экспорта инфраструктуры аэродрома Иркутск в формат AIXM

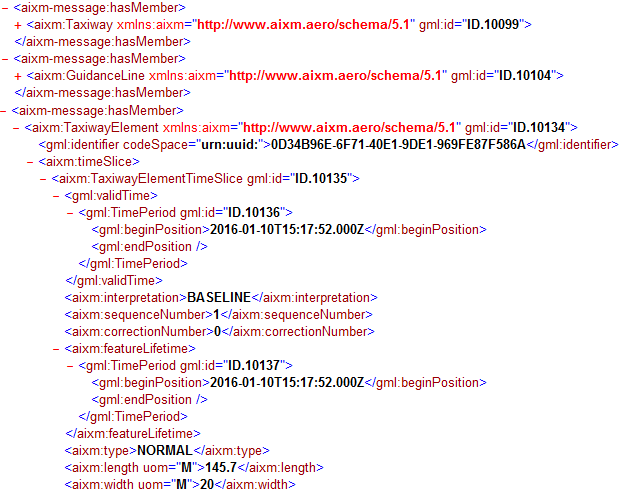

Файл формата AIXM с инфраструктурой аэропорта

Результатом экспорта инфраструктуры аэропорта в обменный формат AIXM является файл формата xml, содержащий теги наземной инфраструктуры, служб, радионавигационных средств и организаций аэродрома в зависимости от настроек результирующего набора данных.

Теги наземной инфраструктуры, которые экспортируются по умолчанию aixm:Apron, aixm:ApronElement, aixm:Taxiway, aixm:TaxiwayElement, aixm:Runway, aixm:GuidanceLine, aixm:RunwayDirection, aixm:AircraftStand, aixm:RunwayElement, aixm:RunwayProtectArea, aixm:RunwayCentrelinePoint, aixm:TaxiHoldingPosition, aixm:TouchDownLiftOffSafeArea/

Теги, которые добавляются при экспорте ILS/MLS — aixm:Localizer, aixm:Glidepath, aixm:Azimuth, aixm:Elevation, aixm:Navaid.

Теги, которые добавляются при экспорте служб и подразделений — aixm:Unit, aixm:AircraftGroundService, aixm:InformationService, aixm:AirportClearanceService, aixm:FireFightingService, aixm:RadioCommunicationChannel, aixm:PassengerService, aixm:SearchRescueService, aixm:GroundTrafficControlService, aixm:AirTrafficControlService, aixm:AirTrafficManagementService.

Тег, который добавляется при экспорте организаций aixm:OrganisationAuthority.
