Экспорт препятствий в AIXM

Диалог экспорта препятствий вызывается кнопкой на верхней части формы. Настройка состава экспортируемой информации выполняется в фильтре, расположенном в центральной части формы.

Поле «Действующие на» – служит для включения фильтра по актуальной дате состояния препятствия. Если объект строится, то у него может быть несколько метрических состояний на разные даты. Выгружается то состояние объекта, дата которого ближе к текущей дате.

Поле «Регион» служит для отбора препятствий по принадлежности к региону ИКАО. Подобный отбор выполняется при нанесении аэронавигационной обстановки в приграничных районах, а также препятствия на аэродромах, которые находятся в непосредственной близости к границам ИКАО.

Поле «Название» служит для отбора препятствий по названию.

Флаг «Ограничить высотой» – служит фильтром препятствий по абсолютной высоте.

В центральной части отображается список препятствий, отобранных для экспорта.

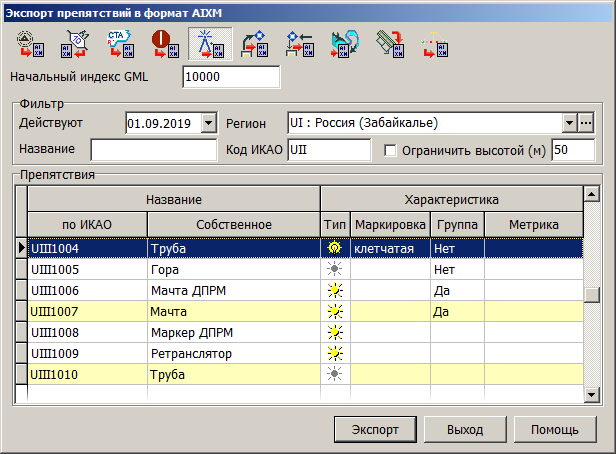

Форма экспорта препятствий в AIXM:

В отличии от нанесения на карту, в формат AIXM экспортируются все виды локализации  препятствий, точечные, линейные и площадные. В экспортируемую метрику включается относительная высота препятствия по состоянию на актуальную дату.

Препятствия, которые участвуют при расчёте маршрутов вылета подхода и посадки с отметкой «планируемые» экспортируются вместе с действующими препятствиями.

Результатом экспорта препятствий в обменный формат AIXM является файл формата xml содержащий теги aixm:VerticalStructure

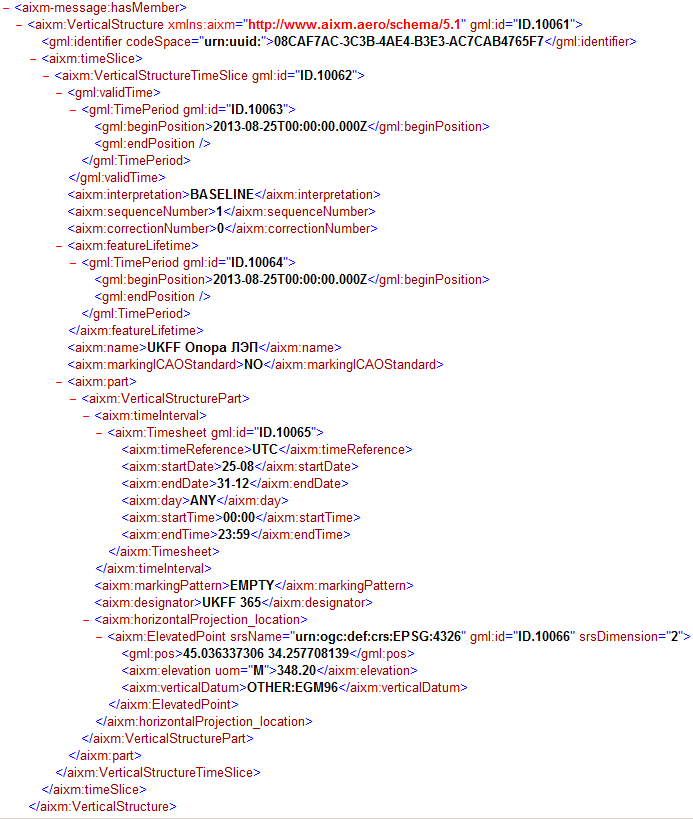

Результат экспорта препятствий в формат AIXM:
