Формирование списка координат границ регионов (государств)

Диалог Формирование списка координат границ регионов (государств) позволяет вести список участков границ, их координат для дальнейшего использования при формировании метрики площадных элементов воздушного пространства с типом сегмента «по государственной границе».

Диалог Формирование списка координат границ регионов (государств)

Список участков содержит участки государственной границы. Государственная граница может быть с разрывами или чередоваться на море (океане) и на суше. Одни и те же участки государственной границы или береговой линии могут быть использованы в различных государствах или условных регионах. Принадлежность участка отображена в списке «Смежные регионы».

Если требуется внести изменения в существующий участок границы, необходимо установить курсор на участке в списке или ввести его номер в строку фильтра. Далее внести изменения в поля Структура, Примечание и сохранить изменения с помощью кнопки Сохранить .

Идентификатор участка не подлежит редактированию.

Вкладка «Список координат точек участка» предназначена для редактирования (добавления, удаление) метрики участка. Доступны следующие способы:

— ­с использованием списка, отображенного в диалоге;

— ­сохранить список заполненных координат  в файл  (*.txt, *csv), отредактировать файл и восстановить координаты из файла. При восстановлении координат из файла старый список координат будет удален.

Не рекомендуется загружать в базу данных государственные границы с большим числом точек. В противном случае, формируемые по таким данным элементы воздушного пространства будут ёмкими по метрике.

Режим нанесения участка на карту предназначен для проверки корректности введенных координат.

С целью оптимизации и уменьшения объёмов информации государственная граница делится на участки по признаку соседства с конкретным регионом.

Вкладка «Список участков региона (страны)» содержит последовательные сегменты, формирующие границу государства.

На вкладке отображается список участков, в который входит текущий участок и  регион  из списка «Смежные регионы».

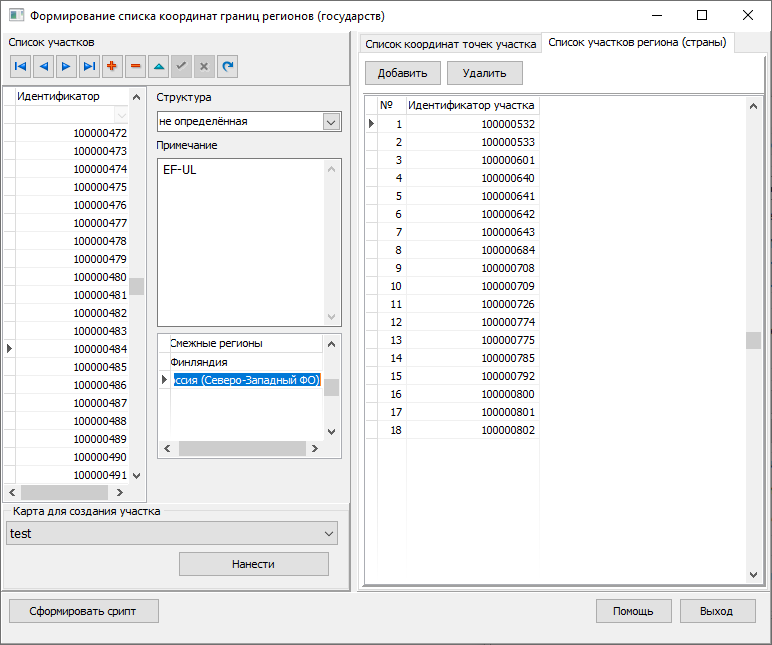

Вкладка Список участков региона (страны)

Кнопка Удалить предназначена для удаления участка из списка региона (государства). После удаления участка будет автоматически обновлены порядковые номера участков в списке.

Кнопка Добавить предназначена  для добавления участка в регион (государство). После нажатия на кнопку активизируется Вкладка Добавить участок в регион (страну).

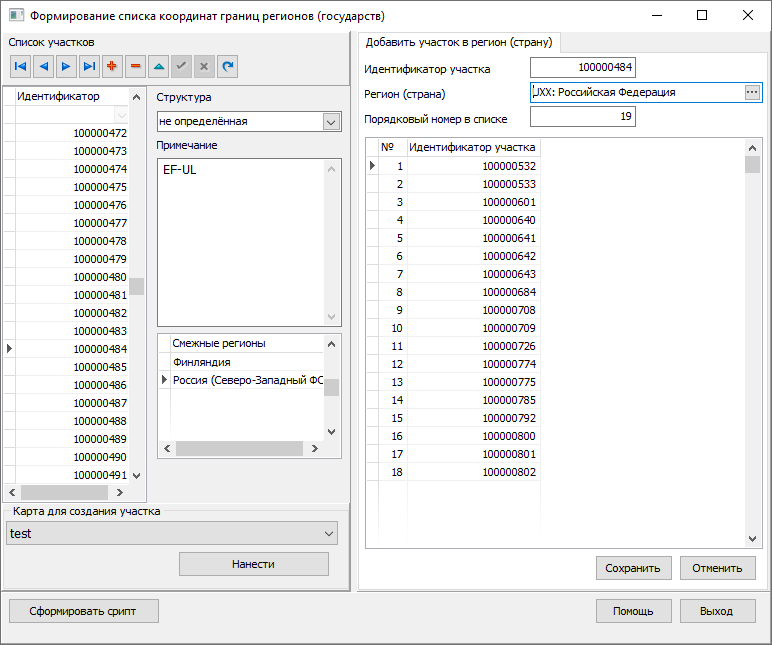

Вкладка Добавить участок в регион (страну)

Для добавления участка необходимо выбрать регион и установить порядковый номер в списке участка для данного региона. По умолчанию участок будет добавлен  последним в списке. Для сохранения изменений предназначена кнопка Удалить, иначе «Отказ». После сохранения изменений для текущего участка будет обновлен список «Смежные регионы».

В инсталляционный пакет входит скрипт для заполнения таблиц базы данных списком участков границ и их метрики (\\Setup.Ani\08_border_metric.sql).

Кнопка «Сформировать скрипт»  предназначена для формирования скрипта аналогичного скрипту 08_border_metric.sql с учетом внесенных изменений. Данный скрипт может быть использован для переноса информации в новую базу данных. Скрипт запускается с консоли pgAdmin III (pgAdmin IV), входящей в комплект СУБД PostgreSQL.
