Создание зарамочного оформления аэронавигационных карт

Форма формирования зарамочного оформления аэронавигационных карт представляет собой интерфейс для настройки создания и наполнения специальной нагрузки пользовательской карты.

Комплекс позволяет полностью формировать аэронавигационные карты препятствий класса «А» и карту поверхности посадки. Форма вызывается с панели комплекса  кнопкой и разделяется на три части.

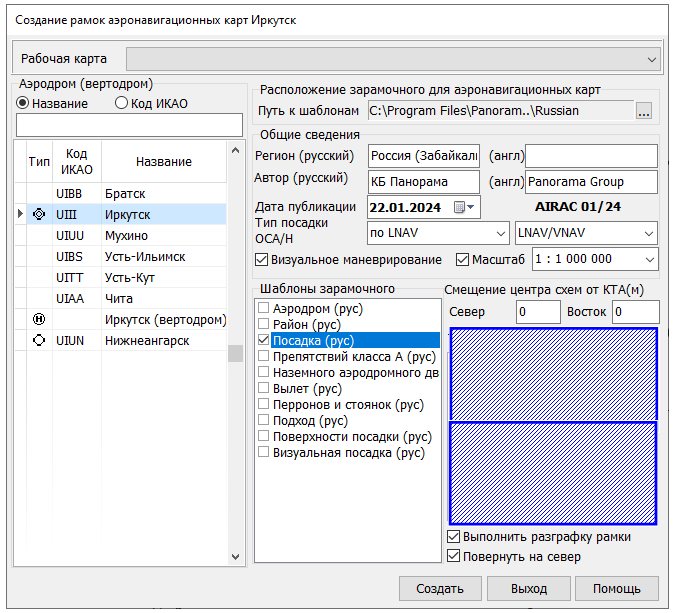

Форма создания зарамочного оформления карт раздела AD2:

Левая часть формы содержит перечень аэродромов с фильтром по наименованию и коду в верхней части.

Верхняя часть формы содержит панель выбора карты. Используется в режиме нанесения на текущую карту (см. ниже по тексту)

Правая часть (операционная) – предназначается для настройки списка формируемых карт зарамочного оформления.  Верхняя часть содержит кнопку выбора пути к шаблонам карт АНИ. Нажатие кнопки вызывает форму (см. рисунок ниже).

Форма выбора каталога с шаблонами карт АНИ:

После выбора каталога считываются все файлы с расширением «sitx». Поочерёдно открывая карты, выполняется их идентификация. Шаблоны, которые идентифицированы, дополняются в список «Шаблоны зарамочного». Список расположен в нижней части формы. Идентификация карт-шаблонов  выполняется по схеме, описанной в «Руководстве системного программиста».

Ниже расположены общие сведения, публикуемые в зарамочном оформлении.

Группа «Регион»:

(рус.) - название региона на русском языке. Если поле пустое, при повторном открытии наполняется автоматически с формы «Настройка» значением «Регион».

(англ.) - название региона на английском языке. Поле автоматически не заполняется

Группа «Автор»:

(рус.) - организация, публикующая АИП на русском языке.

(англ.) - организация, публикующая АИП на английском языке.

«Дата публикации» – дата публикации. Автоматически переносится из поля «Актуальная дата» формы «Настройка задачи».

«Тип посадки» - поля, содержащие названия типа посадки для заполнения в шаблоне.

«Визуальное маневрирование» - признак заполнения в шаблоне значений высот ОСА/Н  визуального маневрирования.

«Масштаб» - опция позволяет одновременно изменять базовый масштаб (указанный в Паспорте карты) основной карты, содержащей схему маршрута и создаваемой карты с зарамочным оформлением. Перед выполнением режима создания зарамочного оформления с включенной опцией масштабирования рекомендуется сделать резервную копию основной карты.

С правой стороны указан цикл AIRAC, автоматически вычисляемый по дате публикации.

«Шаблоны зарамочного» - список, заполняемый при выборе пути. Рамки аэронавигационных карт, которые необходимо сформировать для аэродрома, помечаются флажками. Обозначение листов в списке выполняется по формату.

Наменование (тип), где:

Наименование – сокращённое наименование аэронавигационной карты, для которой применяется текущий шаблон.

(тип) – тип шаблона. (дв.) – двуязычный, (рус.) – русский, (анг.) – английский вариант.

Пример: «Посадка (анг.)» – шаблон аэронавигационной карты инструментального захода на посадку на английском языке.

Правее расположено настроечное окно для результирующей карты.

Нижняя часть содержит смещение результирующей рамки на север и восток относительно центра результирующей схемы и контрольной точки аэродрома (см. «Руководство системного программиста»). При необходимости смещения в противоположную сторону вводится значение со знаком «–».

Нижняя часть настроечного окна содержит три флага:

«Нанести на текущую карту» - шаблон наносится на текущую карту. Карта выбирается в верхней части формы. Режим используется в случае наличия готовой пользовательской карты с зарамочным оформлением. При отключенном режиме, создаётся новая карта.

Примечание. Рекомендуется наносить на открытую карту один вид рамки.

«Выполнить разграфку рамки» - предназначается для топографической аэронавигационной разграфки рабочей области карты.

«Повернуть на север» - опция ориентирует результирующую карту на истинный север  проекции текущей карты.

Область, выделенная на рисунке синей штриховкой, принимает разный вид в зависимости от настройки текущего шаблона зарамочного оформления:

- при формировании шаблонов карт района, аэродрома, наземного аэродромного движения и мест стоянок воздушных судов поле пустое.

- при формировании шаблонов карт инструментального захода на посадку, стандартного вылета и прибытия, поле принимает вид:

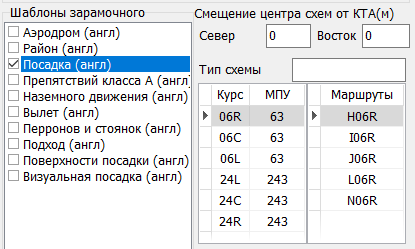

Настройка зарамочного оформления карт вылета, подхода и посадки:

«Тип схемы» - текстовое описание типа схемы. Дописывается в верхней правой части в поле с наименованием курса посадки.

«Таблица курсов» - перечень всех курсов текущего аэродрома, для которых можно сформировать карту. Карта формируется для текущего курса.

«Таблица маршрутов» - информационная таблица. Все названия маршрутов в этой таблице будут нанесены на карту в виде списка.

­при формировании карты препятствий класса А, поле принимает вид:

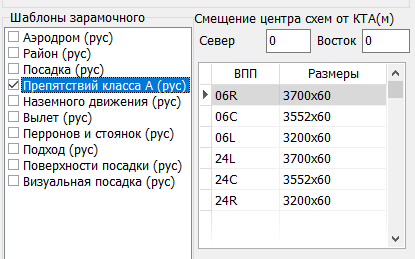

Настройка карты препятствий класса А:

«Таблица ВПП» - перечень всех взлётно-посадочных полос текущего аэродрома, для которых можно сформировать карту.

­при формировании карты поверхности посадки, поле принимает вид:

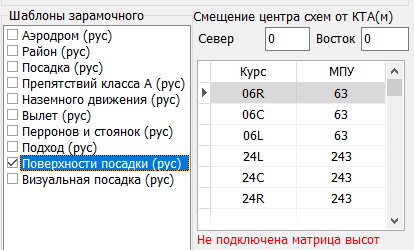

Настройка карты поверхности посадки:

Карта поверхности посадки строится по открытой матрице высот. Если матрица не создана или не открыта, информация о профиле на курсе посадки, относительных превышениях светотехнического оборудования и радиотехнических средств будет отображаться некорректно. Для корректного формирования профиля посадки закройте форму вывода, при этом, не закрывая задачи. Откройте или создайте матрицу высот на курсах посадки с точностью не более 20 метров. Повторно откройте форму и повторите попытку.

Нижняя панель формы содержит кнопки:

«Создать» – формирует пользовательские карты по шаблонам, установленным флажками в окне «Доступные шаблоны», для аэродрома – установленным в левой части формы. Пользовательские карты включаются в текущий набор.

«Выйти» – возврат к панели.

«Помощь» – вызов справки.

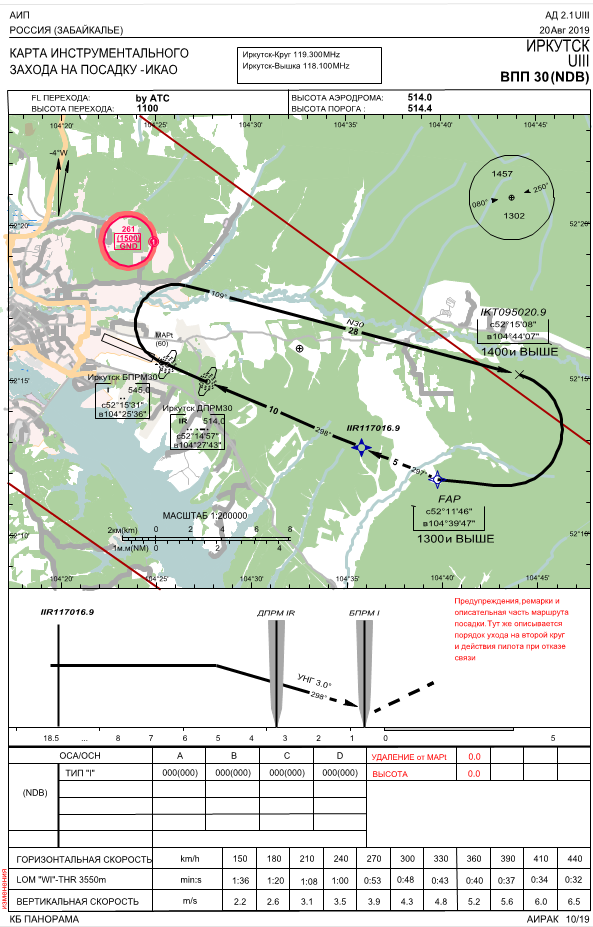

Пример карты посадки по приборам с зарамочным оформлением:
