Импорт данных из формата XLS

Печать Предыдущая страница Стартовая страница Следующая страница

ic_0388 Режим «Загрузка координат из файла XLS»  предназначен для нанесения объектов на карту из файла Microsoft Office Excel (*.XLS).

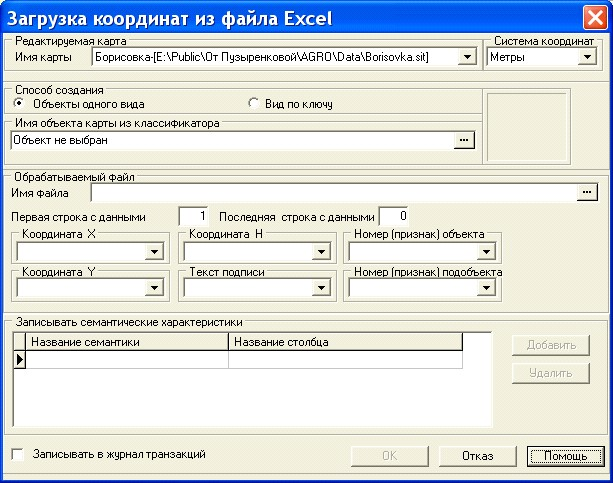

Загрузка данных из файла XLS:

_bm4981



Для выполнения загрузки необходимо указать следующую информацию:

-  имя карты, на которой будут созданы объекты.

-  единицы измерения, в которых заданы координаты объектов в  файле Excel (метры, радианы, градусы, гос. авиация – координаты даны в градусах в текстовом виде с указанием широты и долготы (xxzz,s с(ю); xxxzz,s в(з)), WGS84(градусы)).

-  имя файла Microsoft Office Excel (*.xls).

-  способ создания объектов карты.

-  номер первой  и последней строки таблицы, содержащей данные.



При включенной кнопке Объекты одного вида предполагается, что все записи в  файле относятся к объектам одного вида, который выбирается из классификатора. Далее в диалоге Выбора объекта необходимо:

-  выбрать локализацию;

-  выбрать слой;

-  выбрать вид объекта (пример изображения выбранного объекта находится в окне «Изображение»); - нажать кнопку «Установить».



При включенной кнопке «Вид по ключу» предполагается, что файл содержит столбец, в котором заданы уникальные имена объектов из классификатора (ключи).

Стандартные имена столбцов в Microsoft Office Excel (А,B,C…), содержащих X, Y координаты объекта. Если создаваемый объект должен иметь характеристику высоты (необязательный параметр), то необходимо выбрать имя столбца, в котором задана высота в метрах (координата Н).

В столбце «Номера (признака) объекта» указывается позиция, характеризующая уникальный номер создаваемого объекта. Номер должны быть одинаковыми для всех записей, которые принадлежат одному объекту, причем эти записи в файле должны располагаться друг за другом. В соответствии с количеством точек метрики, для создания линейного объекта таких записей должно быть две и более, для площадного – три и более, для векторного – две, для точечного одна. Первая такая запись должна содержать столбцы с заполненной информацией об объекте (ключ, семантику). Если имя столбца «Номера (признака) объекта» не указано, то возможно создание только точечных объектов. Если создается объект типа подпись, то указывается имя столбца, в котором задан текст подписи.

В целях увеличения быстродействия при потоковом создании объектов рекомендуется не записывать в журнал транзакций.

Если создаваемый объект должен иметь семантические характеристики (необязательный параметр), то необходимо:

-  нажать кнопку «Добавить». В список семантических характеристик будет добавлена запись, в которой значение полей Имя семантики и Имя столбца неизвестно;

-  выбрать значения полей Имя семантики и Имя столбца.



Имя семантики (Имя столбца) выбирается из списка, который становится доступен после нажатия левой кнопки мыши в данном поле.

Если все параметры заполнены правильно, то активизируется кнопка «Создать».
