ic_0384 Режим «Загрузка путевых точек и маршрутов из Magellan Explorist» предназначен для загрузки путевых точек, маршрутов и точек пройденного пути из файлов, полученных от GPS-приемников Magellan серии Explorist в модифицированном формате NMEA 0183.

Задача реализованна в соответствии с документацией производителя  "Magellan eXplorist. Communication Specification" редакции 30 августа 2005г. Обрабатываются файлы *.rte - маршруты, *.upt - путевые точки, *.log - точки пройденного пути.



Описание работы диалога Загрузка путевых точек и маршрутов из Magellan Explorist.

Способы активизации режима Загрузка путевых точек и маршрутов из Magellan Explorist.



При сохранении маршрутов на карту в семантику объекта могут заноситься: имя маршрута, время и дата сохранения на карту.

В группе «Исходные данные» необходимо указать имя загружаемого файла *.rte маршрутов,*.upt путевых точек или *.log точек пройденного пути, скопированного с устройства Magellan Explorist.

Для просмотра содержимого текстового файла воспользуйтесь кнопкой «Просмотр».

Редактируемая карта устанавливается в группе «Редактируемая карта».

Вид точечного объекта выбирается при помощи кнопки «…» в группе «Вид создаваемых объектов» напротив элемента «Точечный объект».

Вид линейного объекта выбирается при помощи кнопки «…» в группе «Вид создаваемых объектов» напротив элемента «Линейный объект».

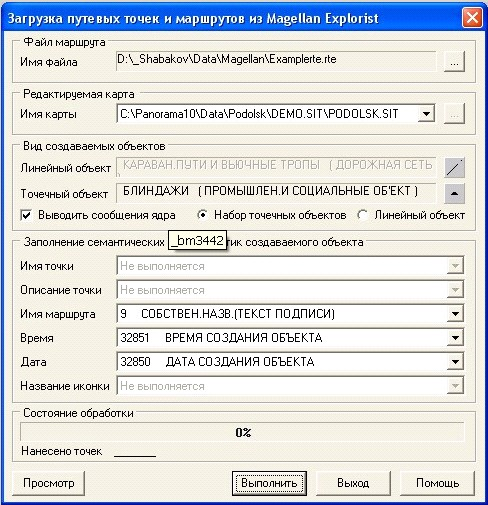

Загрузка путевых точек и маршрутов из Magellan Explorist:

_bm4977



Способ сохранения маршрутов на карте задается при помощи переключателей. Маршруты могут сохраняться на карте в виде набора точечных объектов, или одного линейного объекта.

Выбор семантики создаваемого объекта для занесения имени маршрута  производится в группе «Заполнение семантических характеристик создаваемого объекта» из списка семантик символьного типа «Имя маршрута».

Выбор семантики создаваемого объекта для занесения времени выполняемого запроса производится в группе «Заполнение семантических характеристик создаваемого объекта» из списка семантик «Время». В данном списке собраны семантики с типом ВРЕМЯ.

Выбор семантики создаваемого объекта для занесения даты выполняемого запроса производится в группе «Заполнение семантических характеристик создаваемого объекта» из списка семантик «Дата». В данном списке собраны семантики с типом ДАТА.

Для запуска процесса загрузки кликните по кнопке «Выполнить».

При сохранении путевых точек на карту в семантику объекта могут заноситься следующие данные: имя точки; описание точки; время и дата сохранения точки на карту, название иконки, обозначающей точку на устройстве.

При сохранении точек пройденного пути на карту в семантику объекта могут заноситься: имена точек, время и дата место определения.
