Поверхность уклонов

Печать Предыдущая страница Стартовая страница Следующая страница

Вызов диалога может быть выполнен нажатием кнопки «Поверхность уклонов» ic_8151. Данный режим позволяет построить поверхность уклонов (матрицу качеств), используя данные о рельефе (матрицу высот).

В элемент матрицы помещается среднее или максимальное значение уклона в градусах между соседними ячейками матрицы высот. Результат сохраняется в матричной карте. Параметры отображения задаются в диалоговом окне: устанавливается число цветов отображения, их градация в заданном диапазоне.

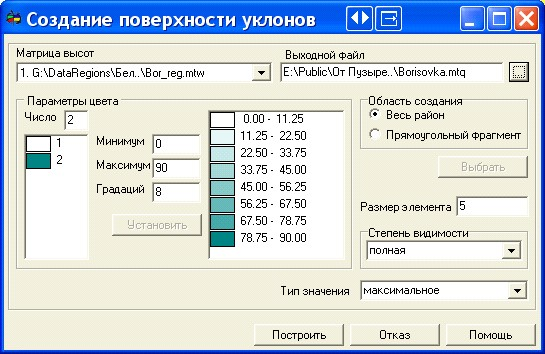

Построение поверхности уклонов:

_bm4986

Точность матрицы указывается в метрах в окне Размер элемента.

Областью создания может быть:

  • вся область, занимаемая исходной картой;
  • прямоугольный фрагмент.



Имя Выходного файла (матрицы качеств) задается автоматически и состоит из имени файла карты, на которой производилось построение с добавлением расширения  *.mtq. Название файла может быть изменено пользователем.

При успешном завершении процесса построения предлагается установить диапазон значений минимума и максимума, реально соответствующий результирующим данным.
