Свойства объекта

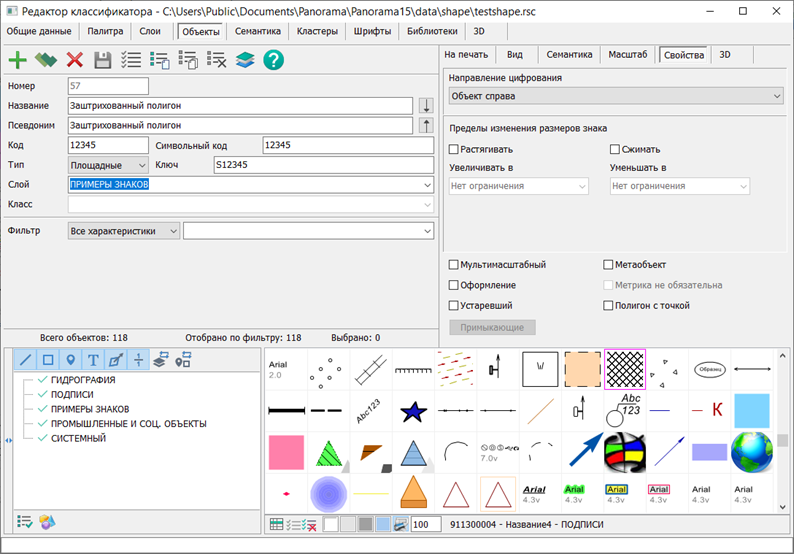

На вкладке Свойства устанавливаются вспомогательные свойства условных знаков и правила цифрового описания на векторной карте.

Для площадных и линейных объектов может быть установлено направление цифрования.

Для различных видов условных знаков можно установить признак Не сжимать и Масштабировать. Признак Не сжимать означает, что в масштабе отображения мельче базового из паспорта карты размер знака не будет уменьшаться. Признак Масштабировать означает, что в масштабе отображения крупнее базового из паспорта карты размер знака  будет увеличиваться с отставанием по формуле: newscale = 1. + (scale - 1)/2. Например, при увеличении изображения в 4 раза размер знака увеличится в 2,5 раза.

При необходимости могут быть установлены пределы сжатия и увеличения размеров условных знаков.

Для автоматизации импорта и экспорта векторных карт в различных форматах (SHP, GML, JSON и других) идентификация вида и условного знака может выполняться по значению поля Символьный код, который может содержать любые символы в кодировке UTF16.

Мультимасштабные объекты применяются ускорения отображения карт и повышения их наглядности.

Объекты Оформления применяются для улучшения вида условных знаков.

Свойство Устаревший применяется для обеспечения совместимости версий классификатора. Условные знаки, которые могут быть на старых картах, но не должны отображаться при выборе условных знаков при создании карт, должны быть обозначены, как устаревшие.

Полигон с точкой применяется для автоматизации размещения в центре полигона векторного знака и/или пояснительной подписи. Параметры условного знака (вкладки Вид и На печать) должны содержать вид для полигона и вид для знака в центре полигона. Пример такого объекта содержится на карте «shape.sitx», которая может быть открыта через главное меню: Файл → Примеры данных → в папке «shape».

Кнопка Примыкающие активна для линейных объектов. При нажатии на нее вызывается диалог настройки правил примыкания объекта. Данные правила обеспечивают логическую связь объектов карты, позволяющую выполнять логистические задачи. Примером такой карты является граф дорог. Связанность объектов графа обеспечивается правилами примыкания. Линейные дуги сети графа связаны с узлами сети с помощью семантик "Номер начального узла" и "Номер конечного узла". Правила позволяют обеспечивать связь объектов на одной или нескольких картах, открытых в одном окне. Добавление правил примыкания повышает качество создания карт, содержащих связанные объекты дорожной сети, трубопроводов, сетевых графов и другие, а также повышает качество контроля уже существующих карт.

Свойство Одна точка в метрике активно только для векторных объектов и устанавливается для объектов, которым не важно направление знака.

Свойство Метаобъект устанавливается неотображаемых на карте (в обычных условиях) объектов, хранящих метаданные об участках местности, о группе объектов карты или вспомогательных объектах, применяемых при решении специальных задач. При выбранном свойстве Метаобъект становится доступным к выбору свойство метаобъекта Метрика не обязательна.
