clip0126 Режим Редактирование стилей представляет собой инструмент для создания и редактирования стилей описания условных знаков и назначения их выбранным спискам объектов.



clip0127

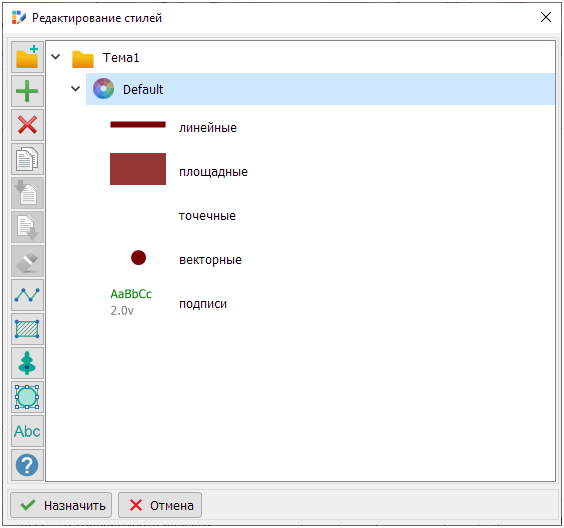

Список стилей представлен в виде дерева тематических наборов стилей. Файлы стилей расположены в директории «c:\Users\Public\Documents\Panorama\styles\». При создании тем в директории формируются подкаталоги с таким же названием и в той же последовательности, как и в дереве.



Изменение названия тем/стилей осуществляется с помощью длительного нажатия ЛКМ в область названия в дереве.



Описание стиля представляет собой набор видов объектов по локализациям:

— линейный,

— площадной,

— точечный,

— векторный,

— подпись.



Каждой локализации можно назначить как простой вид, который создается по умолчанию, так и сложный, с помощью режимов редактирования видов:

Безымянный40изменить линейный вид;

Безымянный41 изменить площадной вид;

Безымянный42изменить точечный вид;

Безымянный33 изменить векторный вид;

Безымянный32 изменить вид подписи.



При добавлении стиля название и вид условных знаков назначаются автоматически.



clip0128



Для того, чтобы назначить стиль списку объектов нажмите Назначить или двойным нажатием ЛКМ название стиля в дереве. Для списков объектов вид локализаций точечный и векторный объединяются в один вид. Описание точечного вида используется как растровая подложка. Если необходим только один вид, то второй можно очистить с помощью режима Очистить вид.



clip0129



При изменении вида создается резервная копия файла стиля. К названию добавляется «~». Например, «стиль1.style –> стиль1.style~».

При открытии диалога, если стили были уже созданы или скопированы в директорию «c:\Users\Public\Documents\Panorama\styles\» они будут автоматически считаны и добавлены в диалог со всеми подкаталогами, расположенными относительно директории со стилями.
