Создание полигона по границам окружающих контуров

Режим предназначен для создания мультиполигона, образованного границами контуров полигонов и линейных объектов внутри указанного замкнутого контура, выбранного объекта или в области окна карты вокруг указанной точки.

Выбор области построения мультиполигона можно выполнить одним из способов:

• круговым движением мыши при нажатой левой кнопке или последовательным выбором точек контура;

• заданием прямоугольного фрагмента при нажатой клавише Shift;

• выбором объекта на карте после нажатия клавиши «пробел».

При таком выборе области в построении участвуют только контура полигонов и замкнутых линейных объектов. В результате построения может быть образован мультиполигон. При построении мультиполигона выполняется вырезание площадных объектов (полигонов) и замкнутых линейных объектов, которые выделены на карте. Если выделение объектов в окне карты не выполнялось, то вырезаются все объекты, которые пересекают заданный контур. Если в результате вырезания контур вырождается, то новый объект не создается.

Если до начала нанесения линии контура или нажатия клавиши «пробел» нажать клавишу Ctrl и левую кнопку мыши над некоторым площадным или замкнутым линейным объектом, то в качестве области построения будет выбран контур, для которого указанная точка будет внутренней. Если указанная точка находится внутри нескольких контуров, то будет построено пересечение всех таких контуров.

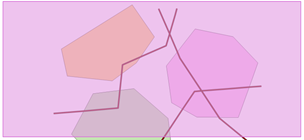

Если до начала нанесения линии контура или нажатия клавиши «пробел» нажать клавишу Ctrl и левую кнопку мыши над пустой областью, то в качестве области построения будет выбран прямоугольный контур размером в 3/4 от текущего окна карты с центром в выбранной точке. Если в заданную область попадает несколько пустых участков карты, то будет создан только один объект, охватывающий выбранную точку.

При нажатии клавиши Ctrl будет отображен текущий размер области построения пустот в виде прозрачного прямоугольника. Для уменьшения или увеличения его размера нужно дополнительно нажать клавиши Shift и «-» или «+».

Уменьшение области построения пустот выполняется, когда линейные контура, необходимые для построения границ не выходят за границы области построения или другие смежные полигоны (не до конца разрезают область).

После позиционирования нужного размера прямоугольника над областью построения границ пустот необходимо не отпуская клавишу Ctrl нажать левую кнопку мыши.

При построении полигона вокруг точки, попадающей на существующие полигоны на карте, размер области построения не имеет значения.
