Трансформирование растра по рамке номенклатурного листа карты

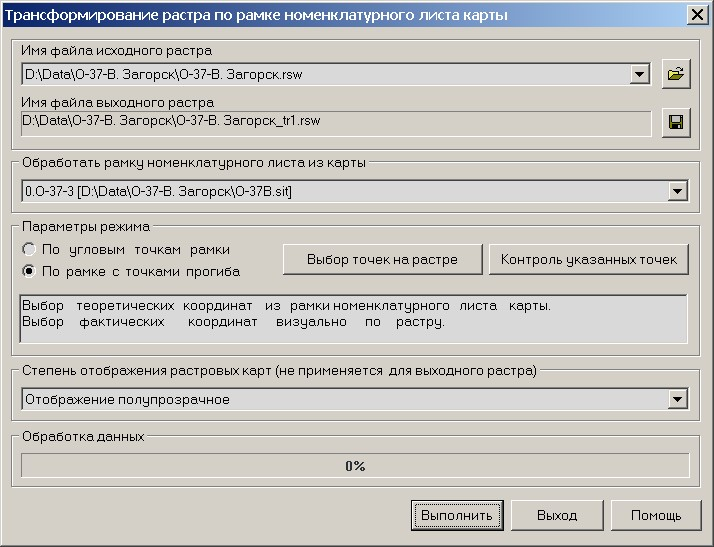

Режим предназначен для трансформирования растрового изображения по рамке номенклатурного листа карты. Трансформирование растра может выполняться по угловым точкам рамки номенклатурного листа и по угловым точкам рамки с учетом точек прогиба рамки.

Выбор трансформируемого растра осуществляется из выпадающего списка «Имя файла исходного растра». Автоматически выполняется позиционирование документа в окне таким образом, что бы обрабатываемый растр находился в центре окна. Если в документ добавлено несколько растров, то отображение остальных растров отключается. После завершения процесса трансформирования отображение остальных растров включается с применением степени прозрачности, выбранной из выпадающего списка «Степень отображения растровых карт».

Для выполнения трансформирования необходимо указать точки на растре, соответствующие углам рамки (углам рамки и точкам прогиба) номенклатурного листа карты.

Выбор точек растра, соответствующих углам рамки номенклатурного листа карты, осуществляется при нажатии на кнопку «Выбор точек растра».

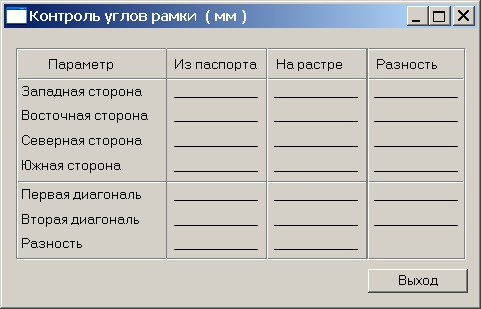

Кнопка «Контроль указанных точек» открывает информационное окно с результатами измерений. Кнопка становится активной после выбора фактических координат, т.е. после указания точек растра, соответствующих углам рамки номенклатурного листа карты.

Рамка номенклатурного листа карты выбирается из списка «Обработать рамку номенклатурного листа из карты». Обрабатываемая рамка подсвечивается на карте красным цветом.

Группа «Степень отображения растровых карт» предназначена для установки степени прозрачности растров, входящих в состав документа, за исключением выходного растра, после завершения режима «Трансформирование растра по рамке номенклатурного листа карты».

После завершения процесса трансформирования выходной растр добавляется в окно документа.
