Семантика

Печать Предыдущая страница Стартовая страница Следующая страница

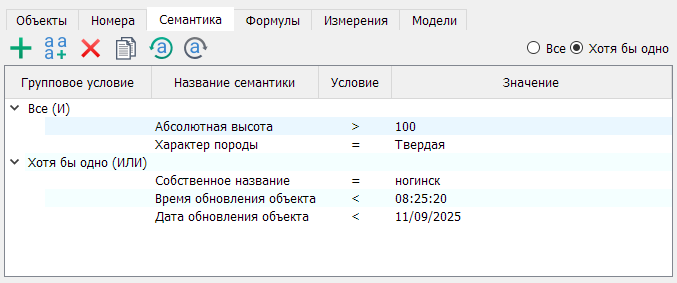

На закладке «Семантика» можно отобрать объекты по комбинации условий над значениями семантических характеристик объектов. Например, если требуется отобрать объекты, у которых значение абсолютной высоты больше 100 м, необходимо сформировать выражение вида: абсолютная высота > 100.



mapselec_semantic_dlg

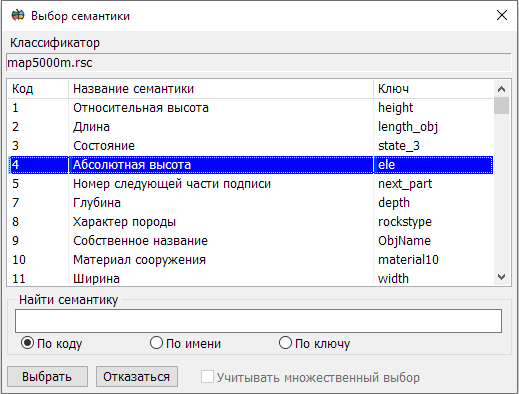

Для выбора семантики в таблице нужно воспользоваться кнопкой «Добавить». В ответ откроется диалоговое окно «Выбор семантик», где и выполняется выбор по имени или коду семантической характеристики. По двойному нажатию мыши или нажатию кнопки «Выбрать» подсвеченная строка списка семантик заносится в колонку «Имя семантики» закладки «Семантика». При этом в колонку «Условие» заносится знак =, в колонку «Значение» - первое значение классификатора значений, если классификаторы значений установлены для выбранной характеристики. В случае, когда для выбранной характеристики отсутствуют классификаторы значений или необходимо выбрать не первое значение классификатора, колонка «Значение» нуждается в редактировании.



Для редактирования значения семантической характеристики нужно дважды нажать мышкой в колонке «Значение». Если для выбранной семантики в RSC - файле не установлен классификатор значений семантической характеристики, то требуемое значение вводится непосредственно в 3-ей колонке таблицы. Конец редактирования - нажатие клавиши «Еnter». В противном случае значение выбирается из списка возможных значений классификатора.

Для редактирования условия отбора нужно выполнить двойное нажатие мышью в колонке «Условие» таблицы характеристик закладки «Семантика», а затем выбрать требуемые условия из списка возможных условий. Знаки в списке условий означают:

!=  значение семантической характеристики не равно заданному;

*    допустимо любое значение данной характеристики;

<   значение семантической характеристики меньше заданного;

<= значение семантической характеристики не больше заданного;

=   значение семантической характеристики равно заданному;

>   значение семантической характеристики больше заданного;

>= значение семантической характеристики не меньше заданного;

х   для данной характеристики любое значение запрещено.



При вводе значения в ошибочном формате (например, GUID) текст в ячейке выделяется красным цветом шрифта.

При установке критериев поиска объектов по семантическим характеристикам могут быть использованы средства объединения отдельных семантик в группы с единым условием отбора – «ВСЕ (И)» или «ХОТЯ БЫ ОДНО (ИЛИ)».

Строки с семантиками, принадлежащими одной группе, подсвечиваются оттенками голубого цвета.

Это позволяет устанавливать различные варианты параметров поиска объектов как внутри группы семантик, так и между подготовленными пользователем наборами характеристик.

Для составления групп необходимо выделить семантики («Shift» или «Ctrl»+ ЛКМ), а затем воспользоваться всплывающим по правой кнопке меню. Пункты меню обеспечивают создание и разрушение групп семантик.
