Формирование листов карт по координатам

Задача предназначена для формирования топографического района работ по заданным габаритам или номенклатуре листа.

Для создания района работ выполните одно из следующих действий:

• Откройте меню Файл → Создать → Район работ по координатам;

• Откройте меню Задачи → Запуск приложений.

Для корректного построения района требуется соблюдение следующих условий:

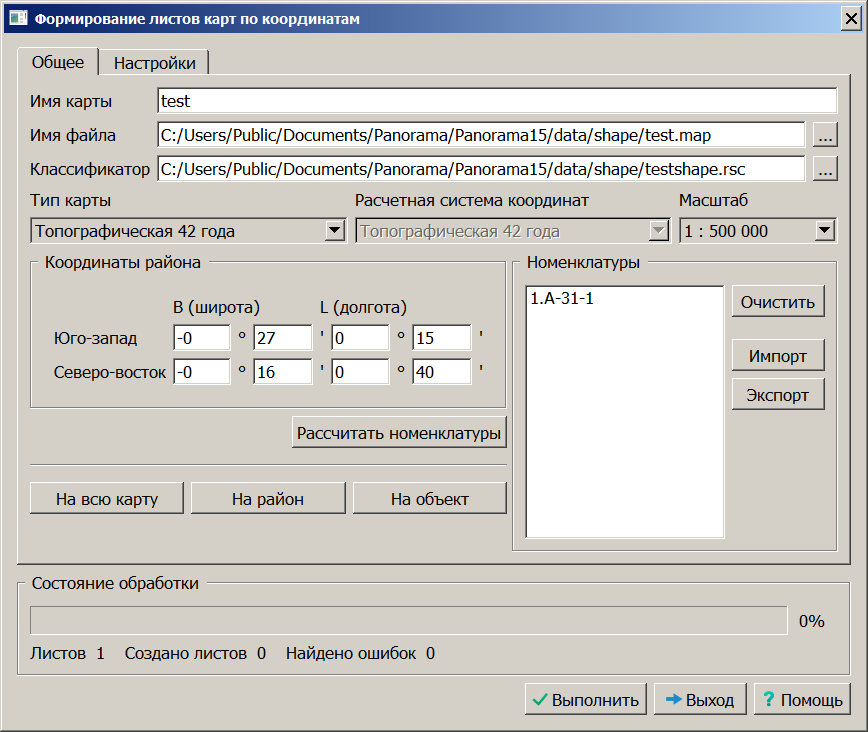

1. Заполнение соответствующих полей в диалоговом окне Формирование листов карт по координатам:

• Имя карты;

• Имя файла;

• Классификатор;

• Масштаб.

2. Определение геодезических габаритов или перечня номенклатур для создания района работ.

3. Выбор типа карты из представленного списка для создания листов топографической карты:

• топографическая 42г;

• топографическая 95г;

• UTM на WGS84;

• широта/долгота;

• карта Мира;

• VN-2000 Вьетнам;

• Крупномасштабный план.

При работе с районом, охватывающим свыше трех шестиградусных зон, рекомендуется применять тип карты Широта/Долгота.

Для ввода геодезических габаритов B (широта) и L (долгота) в градусах и минутах левого нижнего и правого верхнего углов формируемого района следует установить курсор в соответствующее поле B или L и выполнить щелчок левой кнопкой мыши. Переход к следующему редактируемому полю осуществляется клавишей Tab.

Установка габаритов района работ может производиться путем выбора объекта или фрагмента на карте с помощью мыши. Данные режимы доступны исключительно при вызове диалога через пункт главного меню "Задачи/Запуск приложений".

При использовании габаритов района для формирования листов просмотр сформированных номенклатур выполняется нажатием кнопки Рассчитать номенклатуры.

Номенклатура формируемого листа должна соответствовать установленным правилам обозначения листов карт.

Перечень номенклатур, отображаемых в диалоговом окне Номенклатуры, можно экспортировать в текстовый файл (кнопка "Экспорт") и впоследствии применять для нанесения рамок листов на карту в режиме Импорт.

Для выходных карт типов WORLDMAP и MAPSPHERE задается тип топографической расчетной системы координат, согласно которой создаются рамки листов.

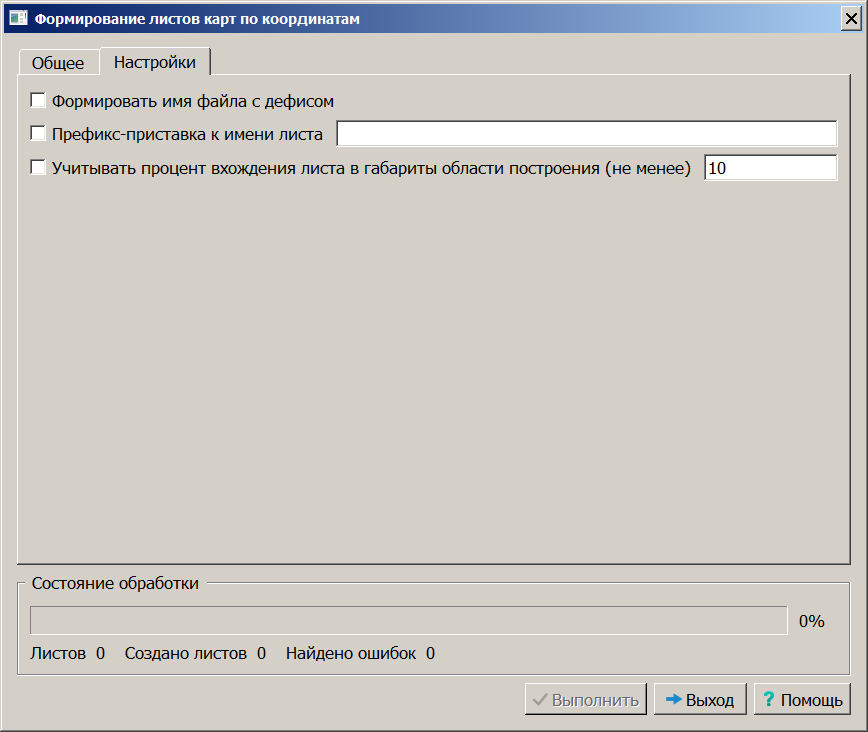

В разделе Настройки устанавливаются дополнительные параметры для формирования наименования файла и названия листа.

Функция Учитывать процент вхождения листа служит для исключения листов, рамки которых незначительно пересекаются с границами заданного района. Листы с площадью пересечения менее установленного предела исключаются.

При создании плана, помимо выполнения пункта 1 настоящего руководства, требуется ввести координаты углов прямоугольной рамки, ограничивающей район, и размеры одного листа.

Режим выравнивания границ района предполагает корректировку нижней и верхней границ, устанавливая данные значения кратными размеру листа.

Для планов масштабов 1:2000, 1:1000, 1:500 номенклатура создается с учетом координат юго-западного угла XY.

Например, при X = 6172000, Y = 3234000 номенклатура листа масштаба 1:2000 принимает вид: 72-34.

Для масштаба 1:1000 номенклатура дополняется порядковым номером от 1 до 4: 72-34-2.

Для масштаба 1:500 нумерация изменяется от 1 до 16: 72-34-02.

Для инициации процесса обработки нажмите кнопку Выполнить.
