Диалог Настройки схемы и отчёта

Печать Предыдущая страница Стартовая страница Следующая страница

В диалоге Настройки схемы и отчёта выполняется установка параметров для создания схемы объекта и формирования отчёта по шаблону.

Диалог разделен на вкладки, отображение которых зависит от режима инициализировавшего вызов диалога.

На вкладке Параметры схемы сгруппированы элементы, используемые при создании схемы объекта.



clip0130

В группе Размеры схемы задаются размеры габаритной рамки и масштаб создаваемой схемы.

В группе Габариты объекта по масштабу выводятся вычисленные размеры обрабатываемого объекта с учётом масштаба создаваемой схемы.

Элемент Подбирать масштаб по габаритам обеспечивает автоматический расчёт масштаба схемы, таким образом, чтобы объект полностью вписался в заданную габаритную рамку.

В группе Поворотные точки границ задаются параметры нанесения на схему поворотных точек объекта. При установленном флаге в элементе Взять текст из семантики межевых знаков программа будет анализировать наличие в узловых точках метрики объекта точечных знаков. При их наличии, будет считано значение семантики Собственное название для заполнения имени создаваемой поворотной точки. Если межевого знака в узле метрики нет, то создается имя по параметрам, указанным в группах Выбранный объект (для обрабатываемого объекта) и Внутренние объекты (для объектов, расположенных внутри обрабатываемого объекта). Элемент "сквозная нумерация поворотных точек всех выделенных объектов" обеспечивает назначение имеет поворотных точек в сквозном режиме. В противном случае, для каждого обрабатываемого объекта нумерация начинается с номера первой точки, указанного в группе Выбранный объект.

В группе Состав объектов помещаемых на схему устанавливается то какие и сходные объекты и какие объекты оформления наносить на схему.

На вкладке Коды объектов выполняется настройка состава и кодов, наносимых на схему объектов.



clip0131

В группе Основные объекты указывается какими кодами наносить обрабатываемый объект, внутренние объекты и поворотные точки. Код "Точки границ существующие" используется для нанесения поворотных точек, в тех узлах где имеется межевой знак – любой существующий точечный объект). Код "Точки границ новые" используется для нанесения поворотных точек, в тех узлах где нет межевых знаков.

В группе Оформление схемы указывается какими кодами наносить элементы оформления. При помощи галочек справой стороны можно управлять составом элементов оформления, дополнительно к настройкам на вкладке Параметры схемы.

На вкладке Параметры отчёта указывается формат представления числовых значений в отчёте и шаблон отчёта.

Вкладка доступна только для режимов, выполняющих формирование отчёта.



clip0132

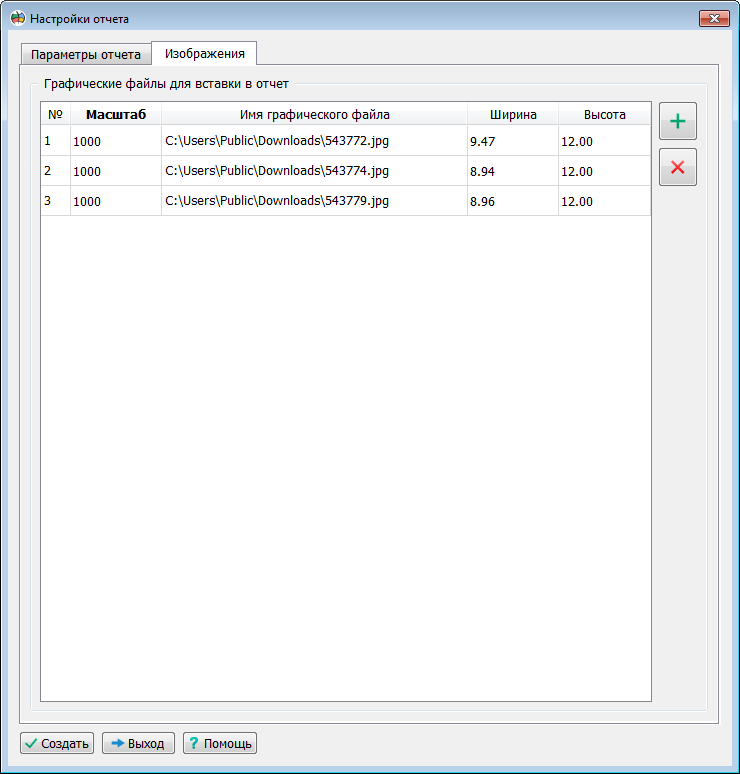

На вкладке Изображения указывается состав изображений, помещаемых в отчёт.

Вкладка доступна для режимов, у которых не предусмотрело создание схемы.



clip0133

При добавлении в таблицу нового графического файла автоматически считываются его габариты. По полученным габаритам и указанному в строке таблицы масштабу вычисляется размер изображения для вставки в отчёт.

При подготовке состава изображений необходимо учитывать, что размер области для вставки изображения в отчёте ограничен размерами печатного листа и элементов его оформления. Максимально допустимые размеры изображения для листов формата А4 составляют 17 на 20 см.
