Схема

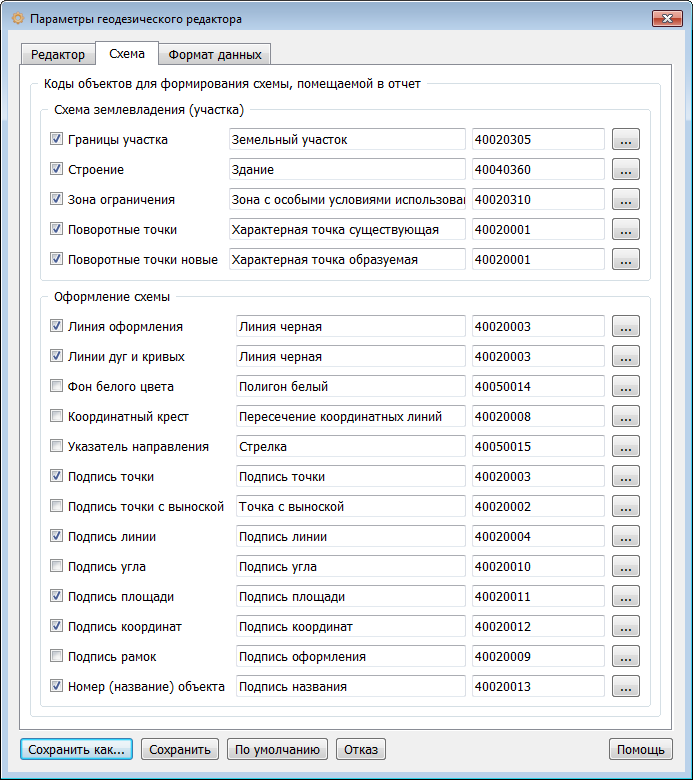

На странице Схема указываются коды объектов, используемые при формировании схемы, помещаемой в отчет. Данные настройки используются в режимах: формирование межевого дела, формирование описания земельного участка, расчет и уравнивание теодолитного хода, обратная геодезическая задача.

В элементе «Расстояние от точки до подписи мм карты» указывается значение смещения подписи от исходного точечного объекта (поворотной точки, точки строения и т.п.) по подписи его названия (номера). Размещение в плане (слева – справа) определяется программой по координатам точки относительно центра объекта.

Настройку кодов на страницах Вычисления, Редактор и Схема можно выполнить отдельно для каждого типа объектов, используя соответствующие кнопки диалога. Однако, при создании нового проекта целесообразно воспользоваться кнопкой По умолчанию. В этом случае программа попытается выполнить настройку кодов объектов по ключам - коротким именам объектов.
