Загрузка координат из текстового файла

Диалог Создание объектов по координатам из текстового файла предназначен для создания объектов карты с метрикой, сформированной по значениям координат из текстового файла TXT.

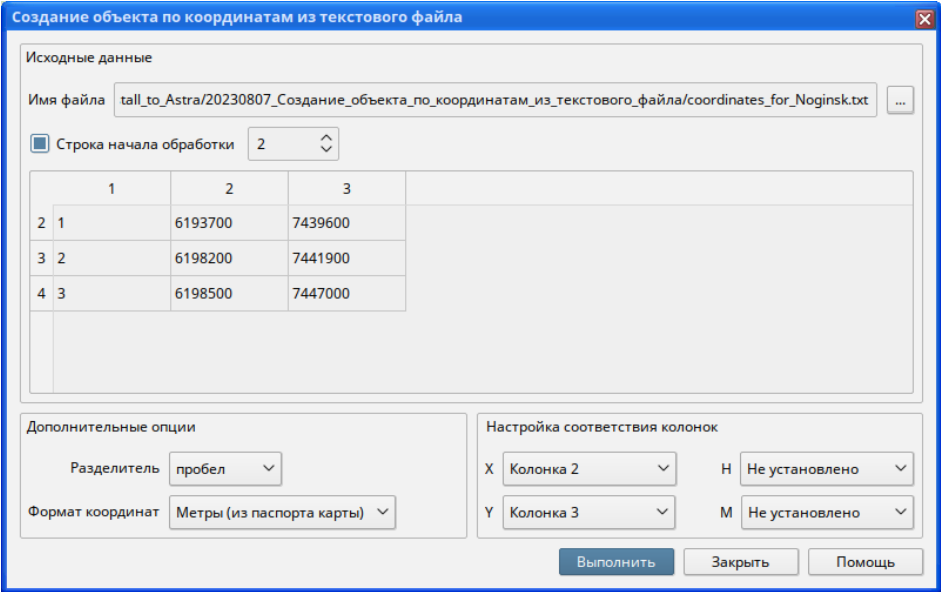

Диалоговое окно Создание объектов по координатам из текстового файла

Файл с координатами создается в любом текстовом редакторе. Строки файла должны иметь одинаковую структуру полей, разделенных символом-разделителем. В качестве разделителя может быть использован один из следующих символов: пробел, табуляция, запятая, точка с запятой, прямой или обратный слэш, вертикальная черта, подчеркивание или двоеточие. Допускается наличие в начале текстового файла служебных строк, содержащих комментарии, заголовки колонок и другую информацию. Если в файле присутствуют служебные строки, в диалоге нужно установить галочку Строка начала обработки и указать номер первой строки файла, содержащей значения координат. Координаты в файле могут быть представлены в метрах в системе координат карты или в градусах в системе координат WGS-84. В случае, если загружаемые координаты представлены не в системе координат карты, при обработке будет выполнено их преобразование к системе координат карты. Для корректного считывания данных текстового файла в диалоге необходимо выполнить настройку соответствия колонок. Минимально необходимая настройка требует указания колонок файла, содержащих значения координат X и Y. При наличии в текстовом файле колонки с данными о высоте можно указать колонку для поля H. Для заполнения значения координаты четырехмерной метрики можно указать колонку для поля M. В зависимости от характера локализации выбранного типа объекта могут быть созданы линейный или площадной объект, метрика которых состоит из всех точек, перечисленных в файле, или множество точечных объектов, число которых соответствует числу строк с координатами в текстовом файле.

Диалог «Создание объектов по координатам из текстового файла»

Данный диалог предназначен для автоматизированного создания картографических объектов с пространственной привязкой на основе координатных данных, импортируемых из текстовых файлов формата TXT.

▎Требования к структуре исходного файла

Исходный текстовый файл должен соответствовать следующим требованиям:

- Формат файла: TXT (создается в любом текстовом редакторе)

- Структура данных: табличная организация с единообразной структурой полей

- Разделители полей: поддерживаются следующие символы-разделители:

 - Пробел

 - Табуляция

 - Запятая (,)

 - Точка с запятой (;)

 - Прямой слэш (/)

 - Обратный слэш (\\)

 - Вертикальная черта (|)

 - Подчеркивание (_)

 - Двоеточие (:)

▎Обработка служебной информации

Система поддерживает наличие служебных строк в начале файла, которые могут содержать:

- Комментарии

- Заголовки столбцов

- Метаинформацию

При наличии служебных строк необходимо активировать параметр «Строка начала обработки» и указать номер первой строки, содержащей координатные данные.

▎Поддерживаемые системы координат

Система обрабатывает координаты в следующих форматах:

- Метрические координаты в системе координат активной карты

- Географические координаты в системе WGS-84 (в градусах)

При несоответствии системы координат исходных данных и карты выполняется автоматическое координатное преобразование.

▎Конфигурация соответствия столбцов

Для корректной интерпретации данных требуется настройка соответствия столбцов файла полям координат:

Обязательные поля:

- X — координата по оси абсцисс

- Y — координата по оси ординат

Дополнительные поля:

- H — высотная отметка (при наличии данных о высоте)

- M — значение четвертой координаты для четырехмерной метрики

▎Типы создаваемых объектов

В зависимости от характеристик локализации выбранного типа объекта система создает:

1. Единый объект (линейный или площадной) — метрика формируется из всех координатных точек файла

2. Множество точечных объектов — количество объектов соответствует количеству строк с координатами в исходном файле

Выбор типа создаваемых объектов определяется характером пространственной локализации выбранного семантического типа объекта.
