Создание объектов по координатам из текстового файла

Диалог предназначен для создания картографических объектов с метрикой на основе координатных данных, импортируемых из текстового файла формата TXT.

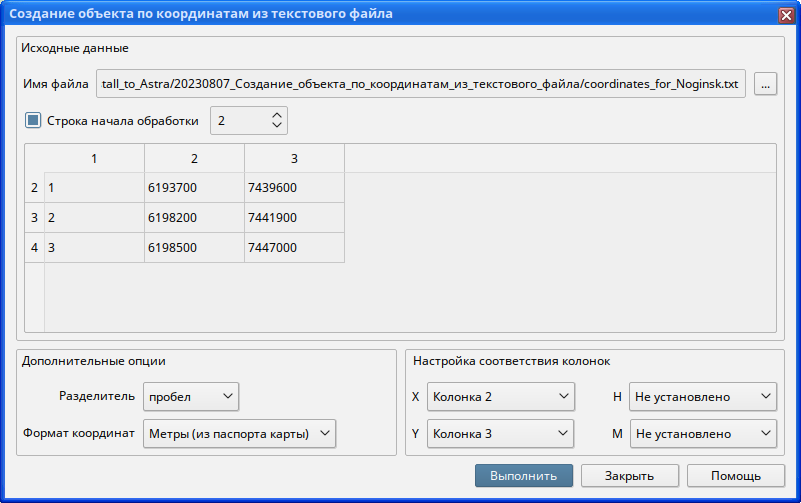

Диалоговое окно Создание объекта по координатам из текстового файла

Подготовка исходных данных

Требования к структуре файла

Исходный файл создается в любом текстовом редакторе и должен соответствовать следующим требованиям:

• Единообразие структуры: все строки данных должны иметь идентичную структуру полей;

• Разделители полей: поддерживаются следующие символы-разделители:

 — Пробел

 — Табуляция

 — Запятая (,)

 — Точка с запятой (;)

 — Прямой слеш (/)

 — Обратный слеш (\\)

 — Вертикальная черта (|)

 — Подчеркивание (_)

 — Двоеточие (:)

Обработка служебных строк

В начале файла допускается размещение служебных строк, содержащих:

• Комментарии,

• Заголовки столбцов,

• Прочую метаинформацию.

При наличии служебных строк:

1. Установите галочку Строка начала обработки.

2. Укажите номер первой строки, содержащей координатные данные.

Системы координат

Система поддерживает координаты в следующих форматах:

• Метрические координаты в системе координат текущей карты,

• Географические координаты в градусах в системе WGS-84.

Примечание: При несоответствии системы координат входных данных и карты выполняется автоматическое преобразование координат.

Настройка соответствия столбцов

Обязательные параметры

Для корректной обработки данных укажите столбцы, содержащие:

• X — координата по оси абсцисс;

• Y — координата по оси ординат.

Дополнительные параметры

При наличии соответствующих данных укажите столбцы для:

• H — высотная отметка;

• M — значение четвертой координаты метрики.

Результат обработки

В зависимости от выбранного типа объекта и характера его локализации создаются:

• Линейные или площадные объекты — единый объект, метрика которого формируется из всех точек файла;

• Точечные объекты — множество объектов, количество которых соответствует числу строк координатных данных в исходном файле.
