Отношение подчиненности

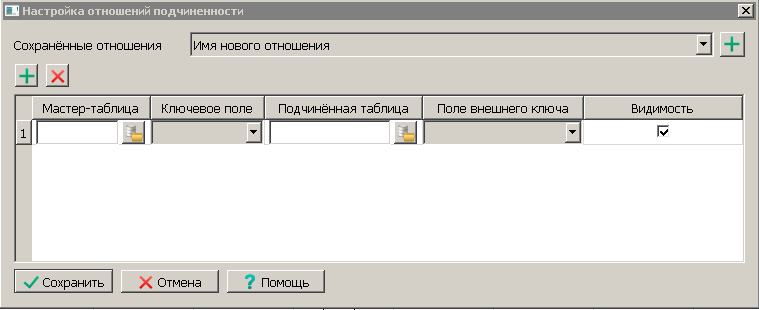

Диалог предназначен для настройки отношений подчинённости.

Отношение подчиненности определяет правило фильтрации данных одной таблицы по данным другой в интерактивном режиме (при выборе строк). Минимальное правило отношения должно включать в себя связь между мастер-таблицей и подчинённой таблицей по ключевому полю и полю внешнего ключа.

Сохранённые отношения — список сохранённых в данной сессии отношений.

 Добавить новое отношение (ввести новое имя. Имя должно быть уникальным). Так же можно выбрать и редактировать уже созданные отношения.

Кнопки управления строками таблицы:

 Добавить новую строку, описывающую связь таблиц.

 Удалить последнюю нижнюю строку из таблицы.

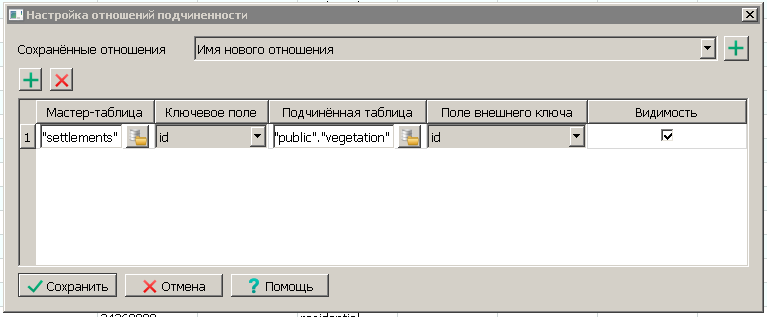

Описание столбцов:

— Мастер-таблица — с помощью кнопки () в ячейке выберите таблицу, поле которой используется для фильтрации строк подчиненной таблицы.

— Ключевое поле — выберите из выпадающего списка поле мастер-таблицы, данные которого используются для фильтрации строк подчиненной таблицы.

— Подчиненная таблица — с помощью кнопки в ячейке () выберите таблицу, строки которой подлежат фильтрации.

— Поле внешнего ключа — выберите из выпадающего списка поле подчиненной таблицы, выполняющее роль внешнего ключа (поле, по которому идёт фильтрация строк).

— Видимость — видно ли данное звено связи на вкладке атрибутов в главном окне. Таблицы не обязательно могут быть связаны напрямую, поэтому все сервисные промежуточные связи можно скрыть через данную настройку.

После всех выполненных настроек нажмите кнопку . Если требуется отменить изменения нажмите кнопку .

После добавления/изменения настроек отношения закройте существующую вкладку с этим отношением в главном окне задачи (если есть) и выберите отношение в списке «источник данных».

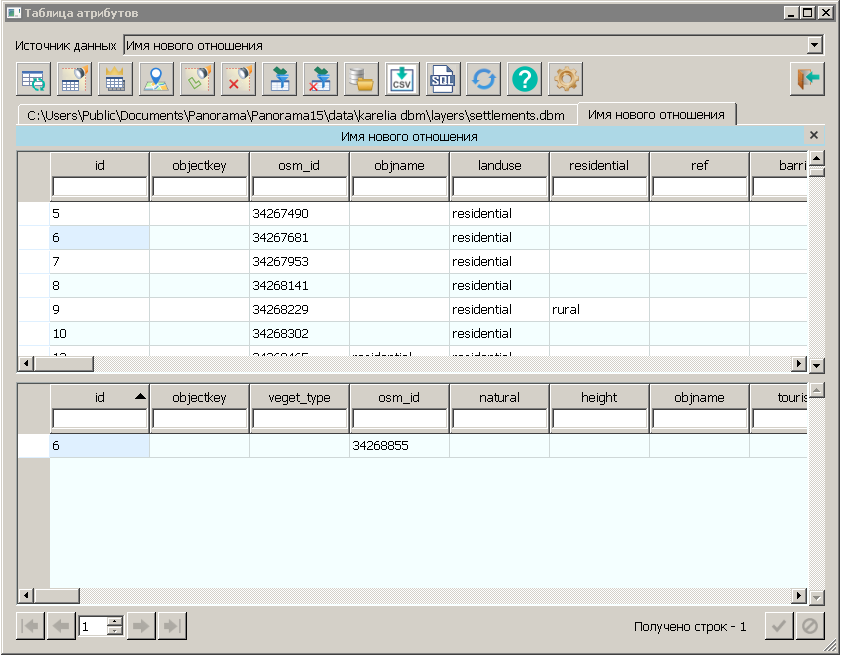

При нажатии на любую строку мастер-таблицы (верхней) строки подчиненной (нижней) таблицы автоматически фильтруются с учетом совпадений по настроенным полям.
