Топологический контроль данных

Виды контроля группы Топология делятся на две подгруппы:

— виды контроля, которые как и структурный контроль, контроль паспорта листа карты, контроль метрики, контроль семантики достаточно выполнить однократно для  всех объектов листа;

— виды контроля, которые для одного листа должны быть выполнены многократно с разбиением контролируемых объектов на отдельные самостоятельные группы.

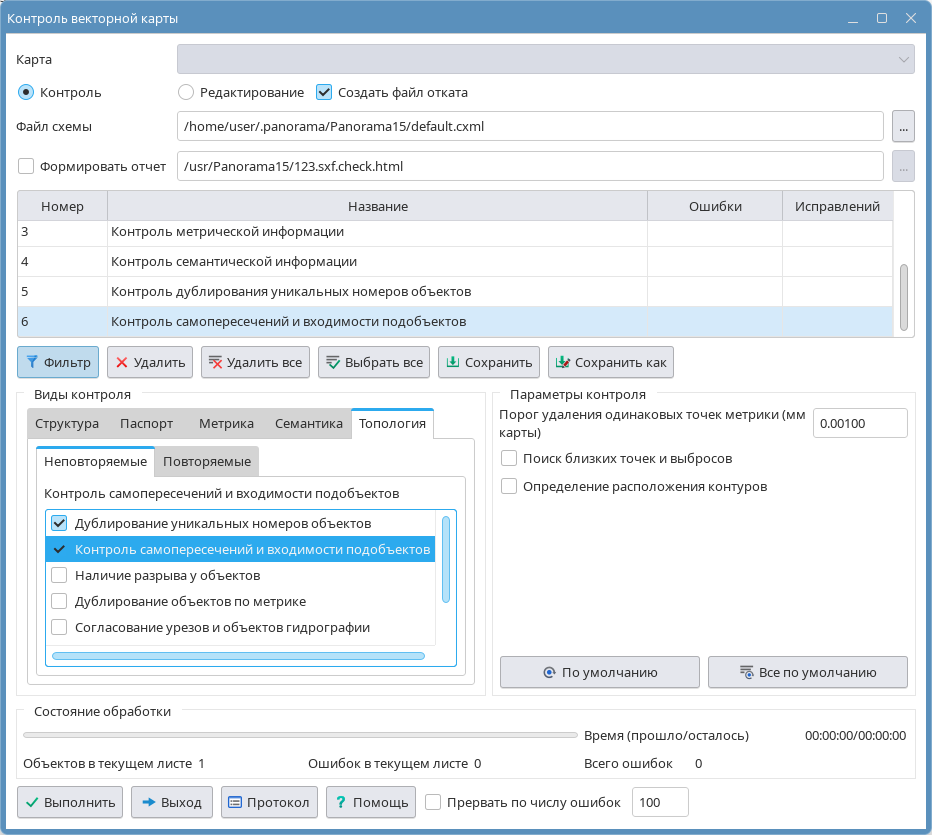

Топологический контроль информации включает в себя следующие неповторяемые виды контроля:

— Контроль самопересечений. Проверка метрики объекта на пересечение ее последовательных отрезков друг с другом.

— Контроль входимости подобъектов. Проверка расположения подобъектов внутри объекта.

— Дублирование уникальных номеров объектов. Проверка наличия на листе объектов с одинаковыми номерами. Если таковые имеются, то в режиме редактирования повторяющиеся номера корректируются.

— Дублирование объектов по метрике. Выполняется проверка на полное или частичное совпадение метрического описания объектов. Этот режим контролирует совпадение однотипных объектов. Для данного вида контроля дополнительно можно установить опцию С учетом совпадения семантики.

 В данном режиме проверяется наличие на карте двойных и более объектов, не видных визуально. Можно обнаружить касающиеся объекты (разрезанные).

— Наличие разрывов у объектов. При выполнении данного контроля проверяется наличие на карте однотипных объектов, касающихся друг друга. Для данного вида контроля дополнительно можно установить опцию С учетом совпадения семантики. Ошибка фиксируется, если у однотипных объектов находится хотя бы одна общая точка.

Эти ошибки часто возникают после конвертирования данных, так как многие пакеты имеют ограничение на длину объекта и их режут на части.

— Контроль и согласование урезов и объектов гидрографии.

— Контроль направления линий водотока. Направление объектов водотока считается правильным, если по данным векторной карты значение абсолютной высоты в конечной точке линейного объекта меньше значения абсолютной высоты в начальной точке. Для данного вида контроля дополнительно можно установить опцию Равные высоты начала и конца допустимы. Проверка выполняется для линейных объектов, длина которых не меньше заданной в параметре Минимальная длина контролируемого объекта (мм карты).

Топологический контроль информации включает в себя следующие повторяемые виды контроля:

— Наличие узловых точек у объектов. Сначала с помощью фильтра устанавливаются объекты, которые должны иметь узлы. Затем с помощью другого фильтра устанавливаются объекты, с которыми объекты первой группы должны иметь общие точки. После этого  проверяется наличие узловых точек. В режиме редактирования узловые точки при необходимости расставляются.

При выполнении контроля наличия узловых точек проверяется совпадение начала или конца одного объекта и произвольной точки другого. Если такой точки нет, но есть другая точка, лежащая в диапазоне, определяемом полем Порог ошибки, то в режиме Контроля данных диагностируется ошибка, а в режиме Редактирования данных  автоматически создаются узловые точки и точки пересечения объектов.

После выполнения данного контроля в режиме Редактирования данных необходимо визуально просмотреть все созданные узловые точки и удалить, если потребуется, оставшиеся концы объектов.

В данном режиме можно обрабатывать следующие комбинации объектов, образующие узловые точки:

— дороги линейные — населенные пункты, дороги, кварталы и улицы;

— гидрография линейная — гидрография линейная и площадная;

— горизонтали – обрывы, промоины и скалы;

— сухие русла рек — сухие русла рек.

Этот перечень не является полным и в зависимости от масштаба контролируемой карты и требований к ней может изменяться и дополняться.

— Пересечение объектов друг с другом. При выполнении данного контроля проверяется наличие в одной точке карты нескольких типов объектов, недопустимых в одной точке (лес и озеро и т.д).

В данном режиме можно обрабатывать следующие комбинации объектов:

— растительность площадная —  гидрография площадная;

— гидрография площадная — грунты площадные;

— гидрография площадная — дороги линейные и площадные;

— гидрография площадная — горизонтали;

— гидрография площадная — гидрография линейная и площадная.

Этот перечень не является полным и в зависимости от масштаба контролируемой карты и требований к ним может изменяться и дополняться.

— Рассогласование объектов. При выполнении данного контроля проверяется наличие на карте групп объектов, метрическая информация которых не согласована. Если у  объекта первой группы находится точка, лежащая в пороге определения ошибки от точек объекта корреспондирующей  группы и не совпадающая с ней, то диагностируется ошибка.

В данном режиме проверяется точная копия участка объекта одной группы и объекта другой группы.

В данном режиме можно обрабатывать следующие группы объектов:

— дороги линейные — растительность площадная;

— дороги линейные — населенные пункты площадные;

— гидрография линейная — растительность площадная;

— кварталы площадные — населенные пункты площадные.

Этот перечень не является полным и в зависимости от масштаба контролируемой карты и требований к ним может изменяться и дополняться.

Все повторяемые виды контроля добавляются в схему контроля последовательно.

Для каждого вида контроля необходимо:

— настроить состав обрабатываемых пар видов объектов;

— установить параметры;

— ввести условное название пары видов объектов, например: «Горизонтали – Гидрография (площадные)», «Горизонтали – Обрывы»;

— нажать кнопку Добавить в группе повторяемых видов контроля.
