Список данных

"Список данных" предназначен для работы :

• с векторными картами;
• растрами;
• матрицами;
• моделями;
• геопорталами.

Задача "Список данных" становится активным в том случае, если открыты данные (карта, матрица, растр).

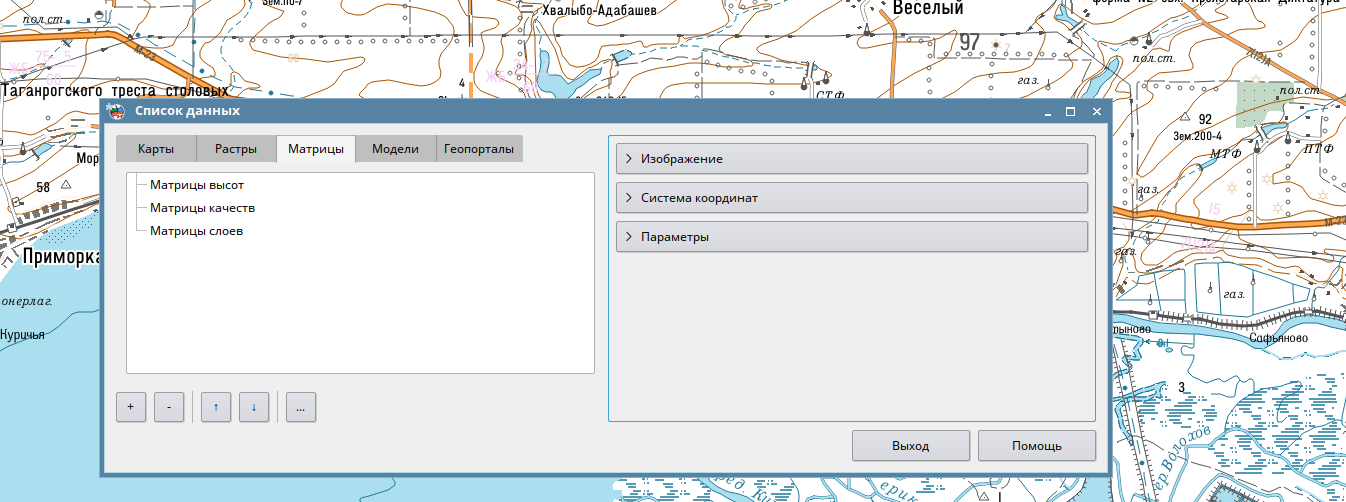

Общий вид задачи Список данных

При работе с основной векторной картой в закладке "Карты" можно добавить пользовательскую карту в документ, удалить ее из документа (не путать с "удалить с диска"), просмотреть и изменить параметры пользовательской карты, а также управлять отображением пользовательской карты в составе документа. Можно к открытой карте добавить растр или матрицу в соответствующие вкладки.

Все манипуляции производятся с текущей картой или текущем растром, строка с именем файла которой подсвечена.

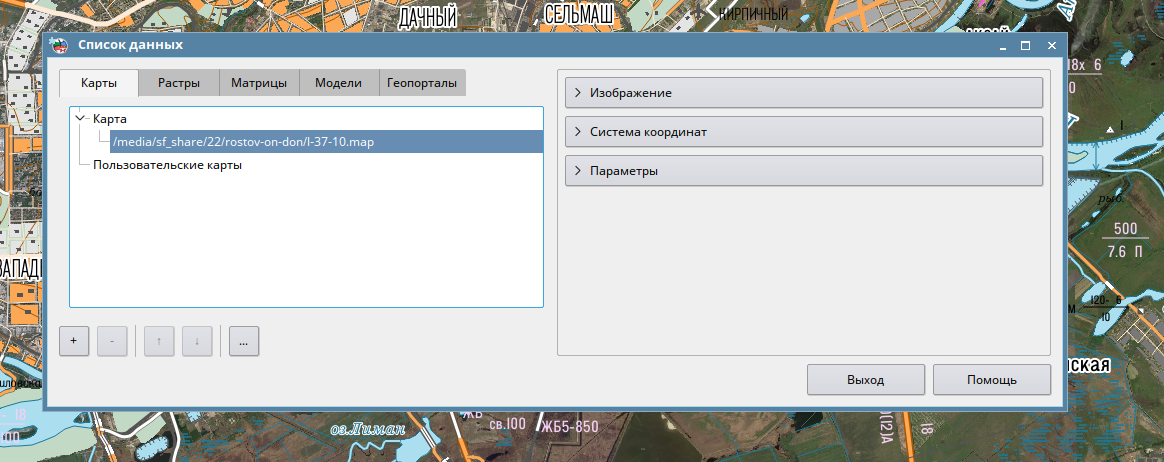

Выбор текущей карты

Кнопка Свойства активизирует всплывающее меню, с помощью которого запускаются различные режимы по работе с текущей картой. Меню активизируется также при нажатии правой кнопки мыши, когда курсор находится на указанной карте.

Свойства состоит из пунктов:

• "Отображение";
• "Над картой";
• "Границы видимости"
• "Перейти к ...".

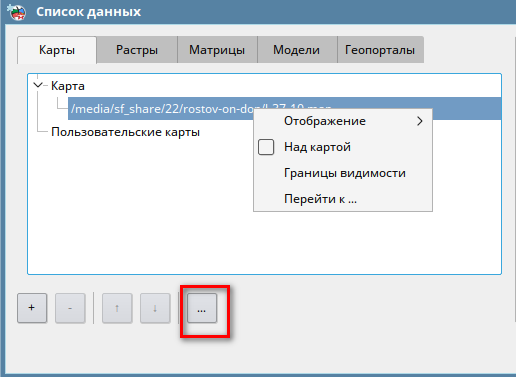

Режим Свойства

"Отображение карты" можно изменить в зависимости от ее текущего состояния.

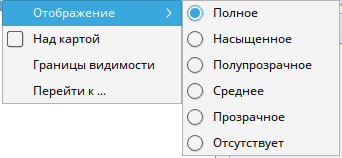

Режим Отображение

Режим "Над картой"предназначен для изменения очерёдности отображения пользовательских карт. После применения данного режима текущая пользовательская карта отображается поверх главной карты документа.

Режим "Граница видимости"предназначен для установки границ видимости объектов карты.

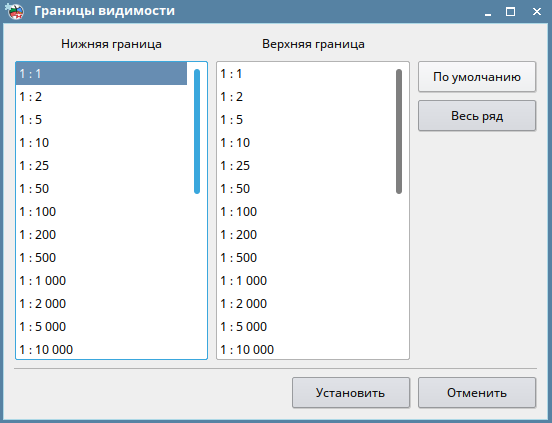

Режим Граница видимости

Режим "Перейти к ..." предназначен для быстрого передвижения по району к первому объекту текущей карты.После применения данного режима объект текущей карты отображается в центре видимой части документа (в центре экрана).

Режим "Параметры проекции"(закладка "Растры" ) предназначен для установки параметров проекции растра по базовой карте ("Из документа") или самостоятельно.

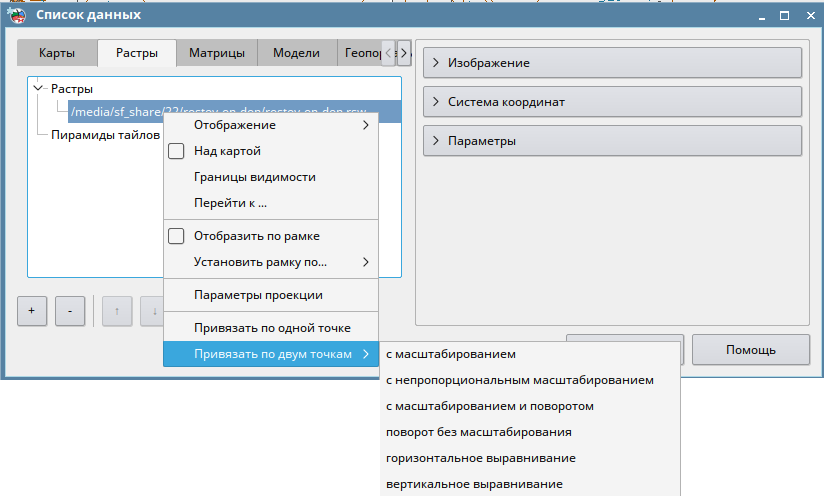

Общий вид режима Параметры проекции

Режим "Привязка по одной точке" (закладка "Растры") позволяет привязать растровые данные к векторной карте по одной точке.

Режим "Привязать по двум точкам"(закладка "Растры") позволяет привязать растровые данные к векторной карте по двум точкам следующими способами:

• с масштабированием;
• с непропорциональным масштабированием;
• с масштабированием и поворотом;
• поворот без масштабирования;
• горизонтальное выравнивание;
• вертикальное выравнивание.

Вид режима Привязать по двум точкам

Режимы "Изображение", "Система координат", "Параметры" расположены в правой части диалогового окна задачи "Список данных"

В режиме "Изображение" отображаются вид указанных растров.

В режимах "Система координат" и "Параметры" отображаются данные карты, растра.

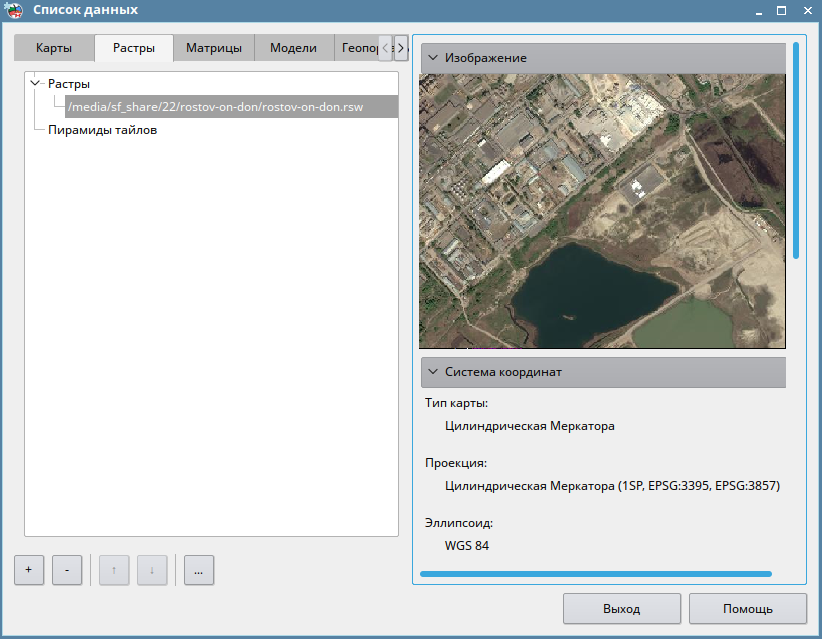

Вид правой части  окна задачи Список данных
