Создание новой карты

 Печать Стартовая страница Следующая страница

Для создания карты:



1. Откройте Файл — Создать — Карту.

2. Введите имя карты. Откроется поле Создание карты.

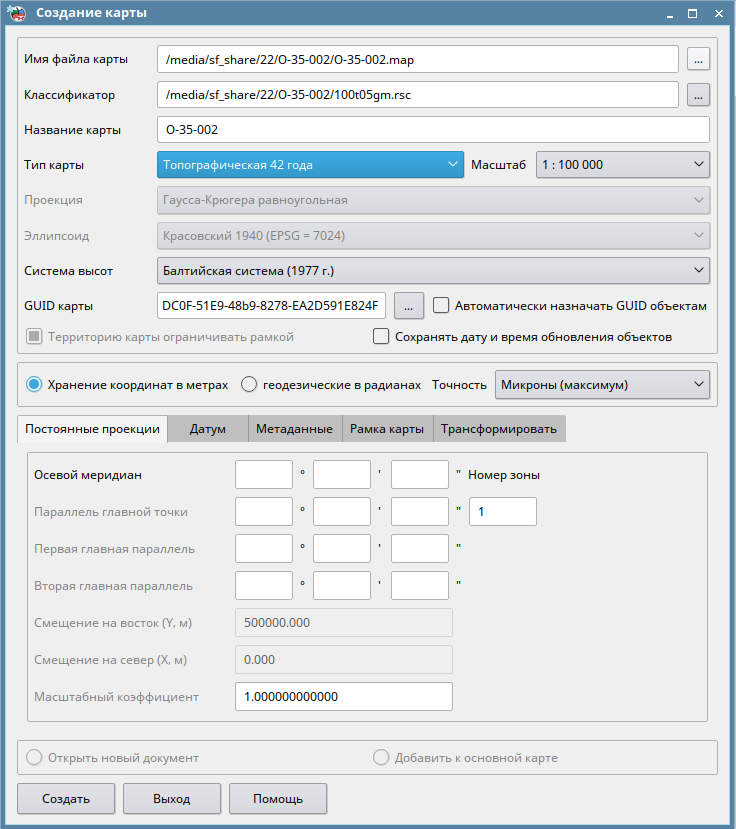

mappasp_1

Общий вид поля Создание карты



3. Выберите Классификатор.

4. Заполните поле Название карты.

5. Выберите из выпадающего списка Тип карты.

6. Выберите из выпадающего списка Система высот.

7. Укажите Масштаб.

8. При хранении координат в метрах установите точность координат в выпадающем списке Точность.

9. Для создания карты (формата sit,sitx) ограниченной рамкой необходимо включить элемент диалога Территорию карты ограничивать рамкой.



При необходимости нужно заполнить поля во вкладках Постоянные проекции, Датум и Метаданные.



На вкладке Метаданные указаны:

— код EPSG;

— идентификатор системы координат;

— гриф секретности.



Код EPSG и идентификатор системы координат устанавливаются в диалоге Параметры систем отсчета из базы данных EPSG.

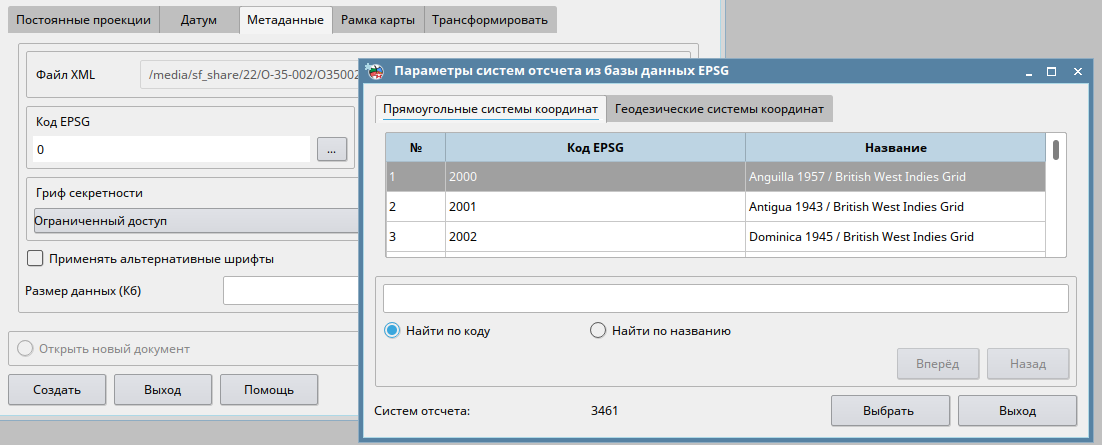

mappasp_2

Вид списка EPGS



Гриф секретности выбирается из списка.



Для грифа секретности установлены следующие коды:



0 — не установлено;



1 — открытая информация (unclassified);



2 — информация с ограниченным доступом (restricted);



3 — информация для служебного пользования (confidential);



4 — секретная информация (secret);



5 — совершенно секретная информация (topsecret).



Вкладка Рамка карты состоит из полей:

— Прямоугольные координаты;

— Геодезические координаты;

— Номенклатура листа.





mappasp_3

Общий вид вкладки Рамка карты



Обязательному заполнению при наличии рамки подлежат поля координат (прямоугольных или геодезических). Для топографических карт со стандартной номенклатурой эти данные заполняются  автоматически после ввода номенклатуры.



Чтобы ввести номенклатуру при создании многолистовой карты с расширением .map:

1. Откройте вкладку Номенклатура листа.

2. Нажмите кнопку Добавить. Откроется диалог Добавить лист.

3. По Шаблону номенклатуры добавьте в поля Номенклатура и Название листа номенклатуру  и название создаваемой карты.

4. Нажмите Сохранить.







mappasp_4

Диалог создания номенклатурного листа



Для создания рамки листа  по геодезическим  или прямоугольным координатам, в диалоге Добавить лист поставьте галочку Произвольная и введите данные номенклатуры листа.
